?? 1 概論
目前，大部分照明設備仍以傳統能源來照明，充分利用太陽能作為照明設備的能源供給，在節約能源、保護環境等方面具有重要意義。

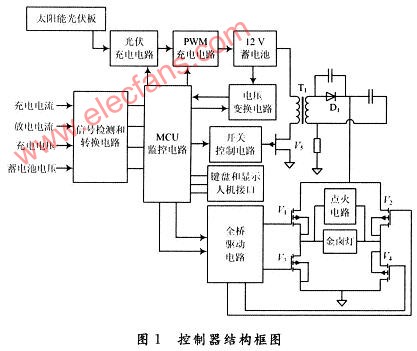

2 控制器整體結構
太陽能光伏板接入光伏信號處理電路，光伏電壓經PWM充電控制電路送到12 V蓄電池內。正常工作時，12 V蓄電池輸出電壓經高頻平面變壓器次級感應升壓、整流后到全橋電路。同時12 V輸出電壓與電壓變換電路相連接，向控制器其他電路供電。

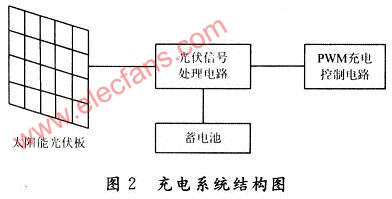

2．1 太陽能充電系統
光伏信號處理電路包括防信號反接電路、光伏電壓取樣電路和雷擊保護電路。其中，防信號反接電路可以阻止光伏信號反接輸入對控制器電路造成損壞。電壓取樣電路提供給C8051F920采樣后的光伏電壓信號。雷擊保護電路可以防止將天空中閃電、雷擊引入控制器而造成損壞。PWM充電控制電路將對蓄電池充電， MCU輸出的PWM信號用于驅動大功率MOS管，控制充電電壓的大小，以免造成對蓄電池的損壞。
2．3 點火電路的設計

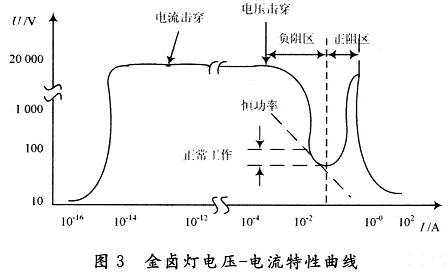

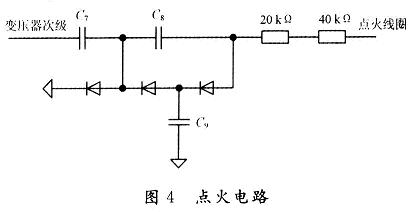

由于金鹵燈內充滿惰性氣體，其擊穿電壓很高，通常要求達到20 kV左右，故要求點火電路能夠提供足夠高的電壓。基于此，通過將變壓器次級與圖4所示的三倍壓點火電路相連，可獲得1 200 V的電壓，再經過點燈線圈連接至金鹵燈后，可在金鹵燈的兩極得到20 kV左右的點燈電壓。

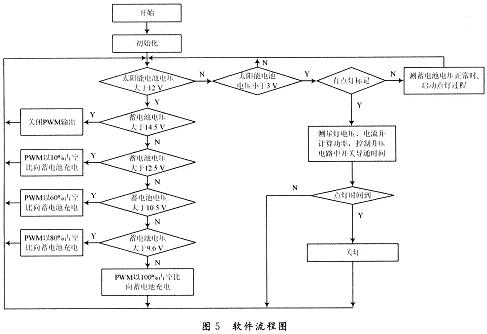

3 充電系統軟件設計
- C8051F920(7933)
