1 引言?
??? 由美國模擬器件公司新近推出的ADμC812單片機，其內部包含了高精度的8通道12位模數變換器(ADC)，2通道12位數模變換器（DAC）以及可編程的8位（與8051單片機兼容）微控制器單元（MCU）,另有8Kbytes閃速/電擦除程序存儲器，640B的閃速/電擦除數據存儲器，通用異步收發信機（UART），串行外圍接口(SPI) 和I?2C串行總線端口，還有看門狗，電源監控等功能。它可廣泛地應用于各種測控系統。本文主要介紹ADμC812單片機在多路溫濕度測控系統中的應用。
2 ADμC812單片機介紹
2.1 功能方框圖

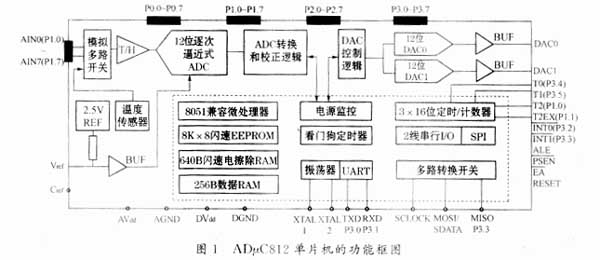

??? ADμC812單片機的功能如圖1所示。

2.2 模數轉換部分?
??? 它包含了5μs、8通道12位的單電源A/D轉換器，它接收的模擬量輸入范圍為0-Vref，片內提供高精度、低漂移的2.5V基準電壓，外部基準在2.3V-AVdd(模擬正電源電壓)的范圍內。
??? 它的工作由3個特殊功能寄存器（SFR）來控制：?
??? ·ADCCON1：控制轉換和采集時間，硬件轉換模式以及掉電模式。格式：
???
??? 上述格式中,? MD1、MD0是控制ADC的工作模式，為01時，ADC正常工作。CK1、CK0是選擇送入ADC時鐘的主時鐘分頻系數，可選的分頻比分別為1、2、4、8。AQ1、AQ0是選擇采樣/保持電路采集輸入信號的時間，可選1、2、4、8個ADC時鐘數。T2C為1時，將由定時器2的溢出位來啟動ADC轉換。EXC為1時，將由外部引腳，即P3.5的低電平啟動ADC轉換。
??? ·ADCCON2：控制ADC通道選擇和轉換模式。格式：
???
??? 上述格式中，ADCI是ADC中斷標志位，在單個ADC轉換結束時，由硬件置位，當MCU響應ADC中斷服務子程序時，由硬件清除。DMA是DMA模式使能位，為1時，啟動ADC的DMA模式工作。CCONV是連續轉換位，為1時，ADC進入連續轉換模式。SCONV是單次轉換位，為1時，ADC開始單個轉換周期，當轉換完成時，SCONV位自動復位至“0”。CS3、CS2、CS1、CS0是通道選擇位，0-7對應8路模擬量輸入通道。
??? ·ADCCON3：忙狀態指示。格式：
???
??? 上述格式中，BUSY是ADC忙狀態位，高電平有效。其余位則被保留，供內部使用。?
2.3 數模轉換部分?
??? 兩個片內12位DAC通過單個控制特殊功能寄存器和4個數據特殊功能寄存器來控制，即，DAC0L、DAC1L：低8位DAC字節；DAC0H、DAC1H：高4位DAC字節；DACCON：DAC0和DAC1操作所需的通用控制位。
??? DACCON的格式：
??
??? 上述格式中，MODE是模式選擇位，為1時，8位模式；為0時，12位模式。 RNG1、 RNG0分別是DAC1/ 0輸出范圍選擇位，為1時，0-Vdd；為0時，0-Vref。CLR1、 CLR0分別是DAC1/ 0清除位，低電平有效。SYNC是DAC1/ 0更新同步位，高電平有效。PD1、 PD0分別是DAC1/ 0掉電位，低電平有效。
3 在多路溫濕度測控系統中的應用
3.1 硬件設計

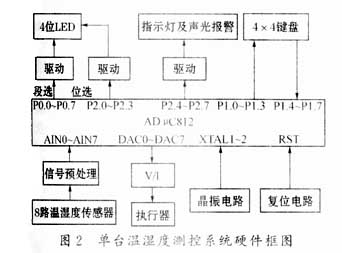

??? 利用ADμC812單片機的8路模擬量輸入通道可分別對4路溫度和4路濕度信號進行檢測，2路模擬量輸出通道可用于控制通風除濕系統，構成一個多路的溫度、濕度的自動檢測、顯示和調控系統。如圖2所示。

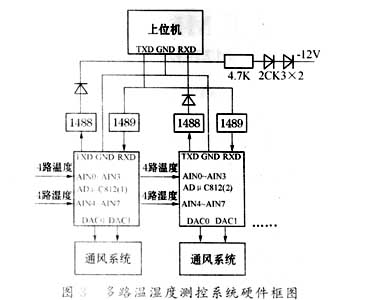

??? 多個該系統還可通過串行口分別與上位機聯接，組成主從分布式結構，在下位機上完成數據的采集、處理、顯示、設置、判斷、報警、控制輸出和通信等功能，在上位機上完成多臺集中的溫濕度顯示、置初值、報警、制表和打印等功能。硬件框圖如圖3所示。

3.2 軟件設計
??? 下位機系統上電進行初始化，包括ADC模塊、DAC模塊、定時器和串行口等。

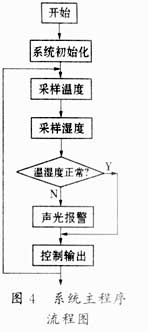

??? ADC模塊初始化：設置ADCCON1~3這三個特殊功能寄存器的初值。DAC模塊初始化：設置DACCON的初值。定時器初始化：設置TMOD，送計數初值至（TH，TL），啟動定時器（TR=1），開中斷（ET=1，EA=1）。串行口初始化：設置SCON，PCON，開中斷（ES=1，EA=1）。定時器和串行口的初始化與MCS-51單片機相同。然后，定時采樣各路溫濕度，并與預置值進行比較，若正常，輸出為零，繼續采樣；若不正常，則聲光報警，并啟動通風除濕系統。系統主程序流程圖如圖4所示。

4 結束語
??? ADμC812單片機功能強，體積小，性能穩定，且價格比較便宜。因此，它不僅適用于多路溫濕度測控系統，也適用于稱重系統，智能化傳感器校正與調節系統，便攜式電子儀器等其它測控系統中。它是新一代的真正意義上的單片機系統，必將給控制領域帶來新的沖擊。

參考文獻

1 何立民.單片機應用系統設計.北京:北京航空航天大學出版社，1994?
2 張振榮等編.MCS-51單片機原理及實用技術.北京:人民郵電出版社，2000
