　　單片機5V輸出怎么樣去驅動一個24V的電磁閥？

　　今天小編想跟大家分享一下51單片機驅動電磁閥的幾個電路圖，這也是在實際應用中經常用到的，希望能幫助到有需要的人！

? ? ? ? ?方案一：

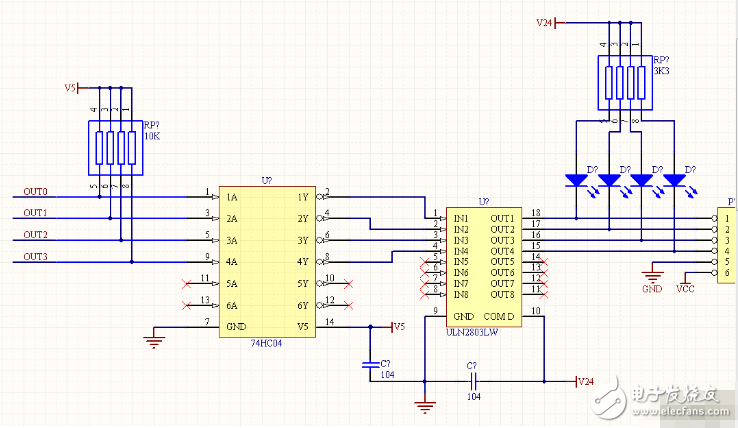

　　這張圖是本屌剛開始接觸單片機的時候用的，用了一個74HC04+ULN2803驅動電磁閥，單片機初始化的時候，所有管腳都是拉高的，需要輸出的時候，OUT1-OUT3變成低電平，經74HC04反向后變成高電平，再經ULN2803反向放大后，又變成了低電平，最后的輸出變成了低電平，成功驅動電磁閥，在這里74HC04的主要作用是反向，而2803在反向的同時，也將單片機的驅動能力大大提高了，因為一般單片機的IO口驅動電流最大是20毫安左右，而2803的驅動能力可以達到幾百毫安！

　　方案二：

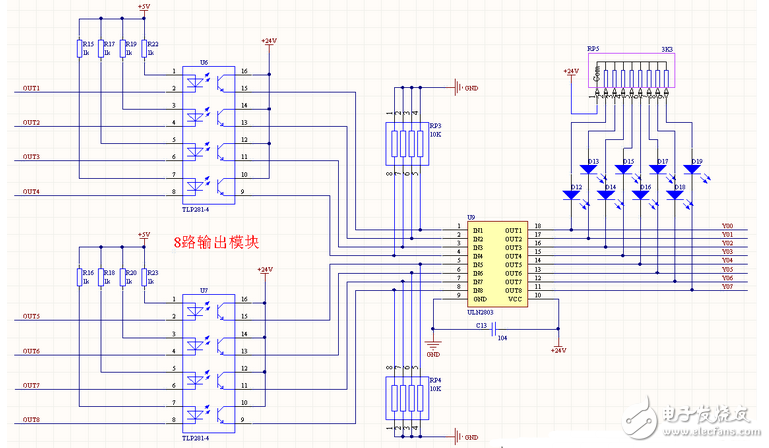

　　這張圖的原理跟第一張圖類似，只不過用光耦替代了74HC04，個人感覺這個電路似乎比前者要好些，具體好在哪里，我也一下子解釋不清楚，自己去慢慢體會吧，此處用光耦既起到了反向作用，又起到了隔離的作用，而2803依然是反向+放大！

　　方案三：

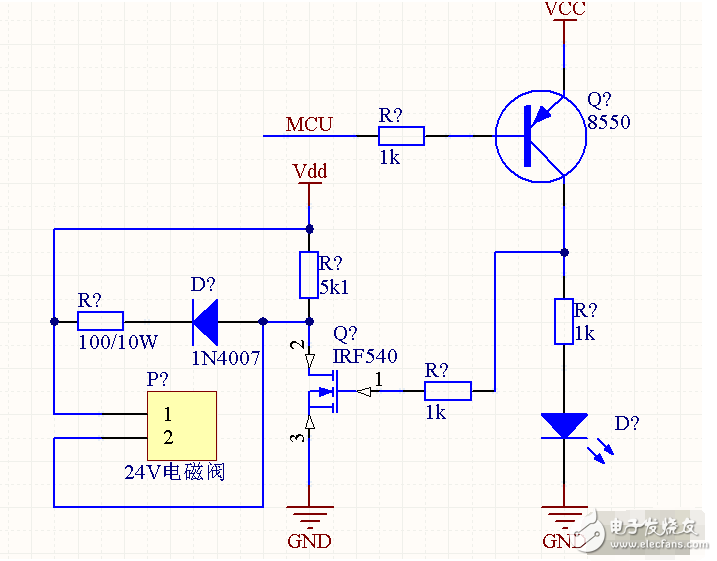

　　這個電路與前兩者有很大區別了，用了個場效應管IRF540驅動電磁閥，其驅動能力遠遠大于2803，具體可以自己查下相關參考資料；IRF540是電壓啟動型，MCU輸出一個低電平，三極管8550導通，使得IRF540的G極獲得一個5V的電壓，IRF540導通，進而電磁閥開始工作；1N4007以后與他串聯的電阻，相當于對電磁閥的一個保護吧。

　　方案四：

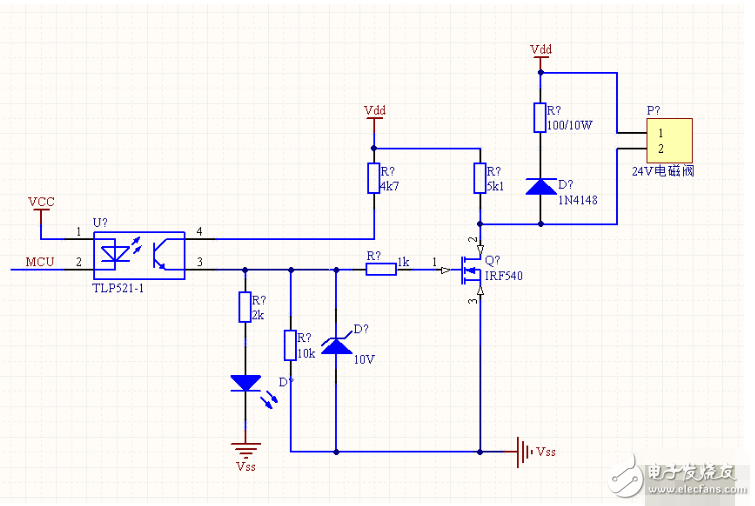

　　這個電路是對前一個電路的改進，因為前一個電路的IRF540 的G極電壓是5V，而如果大家看過IRF540的使用手冊就不難發現，IRF540 的最佳觸發電壓是10V左右，也就是說，只有當IRF540 的G極電壓達到10V左右的時候，其導通才接近飽和，也就是其驅動能力達到最大，使用手冊上寫的是最大23A，這比起2803來說簡直不是一個檔次的啊！

　　以上就是常用的幾個關于驅動電磁閥的電路，最后總結一下，如果是要驅動小功率的電磁閥，可以參考前兩個電路；而如果是要驅動高速及大功率的電磁閥，后兩個電路或許更適用，當然，大家在設計的時候還需要考慮成本等綜合因素！
