3 監測報警流程

　　3.1 設置流程

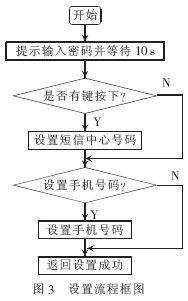

　　用戶第一次使用時要設置手機號碼和短信中心號碼。開啟電源，按照液晶顯示的提示，通過鍵盤進行號碼預設，需要設置本地短信中心號碼和個人控制號碼，所設號碼存在外部存儲器中。預設程序結束后，單片機向SIM300發送AT命令控制其向預設號碼發送驗證短信“設置成功”。若不是第一次使用，在提示輸入密碼后10 s內不進行號碼的重新設置，則自動跳過設置號碼階段，開始正常監測工作。設置流程如圖3所示［4］。

　　3.2 監測流程

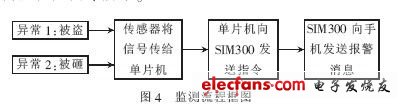

　　在SIM300工作狀態下，若汽車有異常情況，如車門被打開、車窗被砸破，產生的強烈震動或聲音等只要觸發其中的一個傳感器，使與傳感器相連的單片機管腳的電平發生變化（由低電平變成高電平），此變化作為信號，經單片機判斷后確認是警情信號，單片機將控制SIM300發送短信給預設的個人監控號碼，例如：“您的汽車出現緊急情況，請及時查看”。監測流程如圖4所示。

　　3.3 控制流程

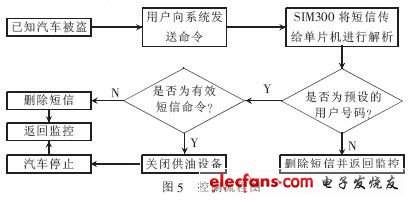

　　確定SIM300處于工作狀態時，若遇到緊急情況，如汽車被盜，需要緊急關閉油箱閥門，使汽車停下。編輯短信“關閉”，發送到與SIM300連接的SIM卡，SIM300接收到短信后將信息存儲在SIM卡中，單片機發送命令讀取剛才收到的信息，包括來信號碼、短信長度、短信內容等。單片機將其解析為PDU碼，判斷來信號碼是否是預設的用戶控制號碼。若不是，則停止后續工作，命令視為無效，單片機向SIM300發送命令刪除短信；若是預設號碼，則查看短信是否符合預設命令。若不符合，停止后續工作并刪除短信；若符合，則執行相應命令，即與繼電器相連的單片機管腳電平發生變化（由低電平變為高電平），同時刪除短信（使SIM卡中每次收到的短信都儲存在首條的位置，方便下次讀取）。輸出信號再經信號放大器發大，達到使繼電器正常工作的電壓，切斷油箱供油開關，使汽車停止運行。控制流程如圖5所示［5］。

　　經過軟硬件的調試，遠程無線報警監控系統的各項功能都能很好地實現，有效保證了汽車的安全。該系統將單片機與SIM300功能模塊相結合，充分利用了技術成熟的GSM移動通信網絡，克服了普通監控系統中的諸多局限性。該思想還可以用于家用電器、農業規模化生產等領域。本方案具有節約布線資源、控制范圍廣、通用性強、性價比高等諸多優點。
