軟件設計

軟件的編寫工作主要有兩個部分：AD轉換部分和GPRS MODEM部分。

AD轉換部分：模擬部分使用的A/D芯片為標準SPI接口。SPI接口操作比較簡單，在系統中我們使用IO口模擬SPI總線，按照各芯片規定的操作時序編寫相應的IO口操作程序即可。MAX1162的讀寫時序見圖7.?

圖7 MAX1162讀寫時序?

從時序圖上可以看出，一個AD轉換周期從CS信號下降沿開始，并在6個時鐘節拍后ADC開始采集數據。SCLK信號驅動著轉換過程并在第8個時鐘節拍下降沿開始把轉換結果放到DOUT數據線上(高位數據在前)，整個轉換周期需要24個時鐘節拍，在讀取轉換結果最低位后，CS被強制拉為高電平，自動復位內部寄存器，并使MAX1162進入掉電模式。具體程序的編寫可參考MAX1162的用戶手冊。

GPRS MODEM部分：為了解決終端設備(Terminal Equipment，TE)或數據終端設備(Data Terminal Equipment，DTE)與終端適配器(Terminal Adapter，TA)或數據電路終端設備(Data Circuit Terminal Equipment，DCE)之間通信的問題，著名通信設備生產商Hayes為此制定了一套指令，現在已成為事實上的標準并被所有調制解調器制造商采用。這就是常說的“AT指令”。AT指令幾乎都是以AT開始，以結尾的特定的字符串，AT后跟的字母和數字表明AT指令的具體功能。指令集分成標準AT指令集(StandardV.25ATCommands)，AT增強指令集(ATCommandsfor EnhancedFunctions)，傳真指令集(ATCommandsfoRFAX)等多種。各個不同的MODEM生產廠商對于特殊的功能集進行了相應的增加。

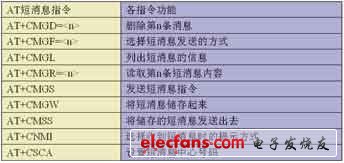

我們使用的CellonCMS91模塊用于發送短消息的主要AT指令見表2.?

表2 常用的短消息AT指令?

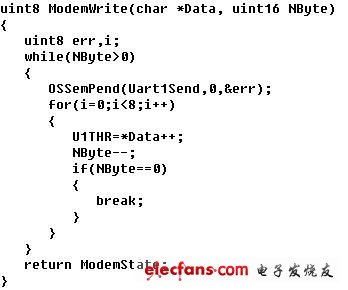

　　在本系統中，CMS91模塊與LPC2136的UART1相聯。LPC2136通過UART1以字符的形式將AT指令發給CMS91模塊。在底層驅動中我們要完成的任務就是實現通過LPC2136的UART1向GPRS MODEM發送字符，其中最基本的函數是實現WRITE MODEM函數。?

　　結束語

　　系統具備了移動網內GPRS終端間互聯功能和INTERNET接入功能，此外，在結構設計上，充分考慮了樣機系統的開放性、可擴展性、易升級性等特點，整個系統具有很高的性?xún)r(jià)比。實踐證明了該設計的可行性，但在系統的復位電路、外部時鐘電路和電源等幾個部分，本文只提供了一種最簡單的方案。在實際應用中，對于較為復雜的現場環境可以相應添加看門狗復位電路和獨立電源設計等復雜電路。

?
