一．引言：

近年來，隨著我國自動化技術的提高，工廠自動化也上了一個新臺階。觸摸屏作為一種新型的人機界面，從一出現就受到關注，它的簡單易用，強大的功能及優異的穩定性使它非常適合用于工業環境。用戶可以自由地組合文字、按鈕、圖形、數字等來處理或監控管理隨時可能變化的信息。隨著機械設備的飛速發展，以往的操作界面需由熟練的操作員才能操作，無法提高效率。但使用人機界面，能明確指示并告知操作員機器設備目前的狀況，使操作變得簡單生動。使用觸摸屏，還可以使機器配線標準化，簡單化，同時也能減少可編程控制器控制所需的I/O點數，降低生產成本，也相對提高整套設備的附加價值。eView觸摸屏和三菱PLC有很好的通用性，能在線監視程序，不必很麻煩的重復插拔接口。

二．印刷機的電氣原理

1.印刷機的設備圖如下：

圖1：印刷機外形

2．采用觸摸屏的電氣控制流程：

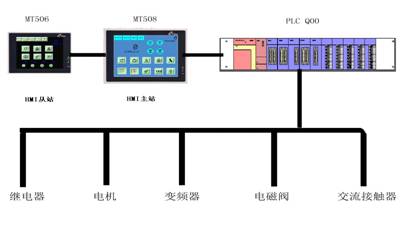

圖2：電氣控制流程圖

3．電氣部分設計：

由于印刷機的長度過長，為了方便操作，在2個不同的位置各放置了1個觸摸屏： MT508S和MT506S。在主人機界面（MT508S）中，設計了4幅畫面，包括整體圖形、故障顯示、機器速度和印刷控制。還有兩個自動彈出窗用于對電子凸輪參數(Q00 PLC內部地址)的修改，實現在線控制；在另1個人機界面（MT506）中，也設計了4幅畫面，包括印刷控制、水輥速度顯示、調版監控和計數控制。故障顯示使用指示器，給出位元件即可實現閃動效果，讓操作者很方便的知道故障部位，整體感很好。在水輥速度顯示中，設計了一個顯示圖，可以顯示水量增加大小，同時也可方便監控。

選擇調版部分的設計進行說明：

觸摸屏設計如下圖

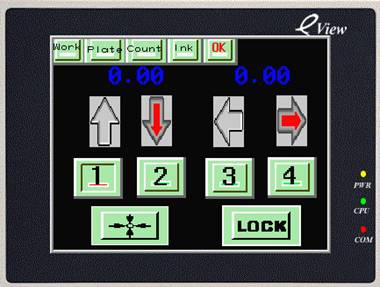

圖3：HMI主畫面

調版部分的電氣原理圖如下：

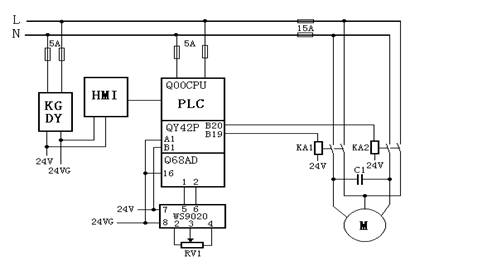

圖4：調版部分電氣圖

調版部分的分析：

將觸摸屏中的色組選擇開關（自鎖式）按下，調整上、下（或左、右）按鍵（自復式），經過Q00可編程控制器的程序處理后，將輸出模塊的觸點導通，控制繼電器動作使電機運轉。電機運轉后，通過機械部分的傳動，帶動電位器的阻值變化。電位器的阻值變化經過線形模塊和模擬量轉換模塊的處理，變?yōu)閿?shù)值量送入可編程控制器中，可編程控制器經過運算處理后，送到觸摸屏中，顯示調版位置的變化。

三．軟件特點

1．主從通訊功能

當MT508S觸摸屏連接到Q00可編程控制器后，MT506S觸摸屏利用主從通訊模式通過MT508S間接獲取PLC內數據，如此連接，極大的簡化了通訊程序的處理。

2． 觸摸屏MT500系列的編程采用基于Win98/NT平臺的組態技術，可根據不同客戶需求，方便、快速的生成個性化的人機界面，用戶可以自由的組合文字、按鈕、圖形、數字等功能元件來處理或監控管理隨時變化的數據信息。

3．標準化總線設計，可方便的擴展多臺連接。

四．結束語

一套完整的印刷機電氣系統，包括硬件、軟件的設計，涵蓋范圍較廣。本文中，我只簡單介紹了其中比較重要的幾個部分，其它細節還有很多，在此不再一一列舉。使用觸摸屏控制系統，性能穩定、設計和使用方便，已經在我公司生產的印刷機上得到了批量使用。eView觸摸屏功能齊全、可靠耐用、編程簡潔，與其他HMI產品相比，界面友好，給用戶編程和維修都帶來極大方便。總之， eView觸摸屏在我的電氣系統設計起到了關鍵性的作用，給我的設計工作帶來了極大的方便，隨著eView觸摸屏性能的不斷提高，其在印刷機行業的應用將更加廣泛和深入。
