柔性屏將會顛覆傳統屏幕的呈現方式，使得社會進入即使一瓶可樂亦可顯示的時代，在這個巨大變革來臨前，我們有必要對即將過去的現用屏幕做個小結。

觸摸屏種類及基本原理

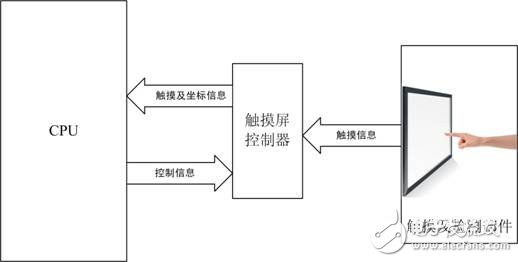

為了操作上的方便，人們用觸摸屏來代替鼠標或鍵盤。如圖1所示，觸摸屏由觸摸檢測部件和觸摸屏控制器組成；觸摸檢測部件安裝在顯示器屏幕前面，用于檢測用戶觸摸位置，接受后送觸摸屏控制器；而觸摸屏控制器的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐標，再送給CPU，它同時能接收CPU發來的命令并加以執行。

圖2四線電阻觸摸屏結構圖

電容式觸摸屏

電容式觸摸屏是利用人體的電流感應進行工作的。當手指觸摸在金屬層上時，由于人體電場，用戶和觸摸屏表面形成一個耦合電容，對于高頻電流來說，電容是直接導體，于是手指從接觸點吸走一個很小的電流。這個電流分別從觸摸屏的四角上的電極中流出，并且流經這四個電極的電流與手指到四角的距離成正比，控制器通過對這四個電流比例的精確計算，得出觸摸點的位置。

圖4紅外線觸摸屏原理

表面聲波觸摸屏

表面聲波是超聲波的一種，在介質(例如玻璃或金屬等剛性材料)表面淺層傳播的機械能量波。如圖5所示，觸摸屏的左上角和右下角各固定了豎直和水平方向的超聲波發射換能器，右上角則固定了兩個相應的超聲波接收換能器。玻璃屏的四個周邊則刻有45°角由疏到密間隔非常精密的反射條紋。以右下角的X-軸發射換能器為例：控制器控制發射換能器發出聲波能量向左方表面?zhèn)鬟f，然后屏下邊的反射條紋把聲波能量反射成向上的均勻面?zhèn)鬟f；聲波能量經過屏體表面，再由屏上邊的反射條紋聚成向右的線傳播給X-軸的接收換能器，接收換能器將返回的表面聲波能量變?yōu)殡?a target="_blank">信號。在沒有觸摸的時候，接收換能器接收信號的波形與參照波形完全一樣。當手指或其它能夠吸收或阻擋聲波能量的物體觸摸屏幕時，X軸途經手指部位向上走的聲波能量被部分吸收，反應在接收波形上即某一時刻位置上波形有一個衰減缺口。根據衰減缺口在波形中的位置，可以計算得到觸摸X軸坐標，同理可以得到Y(jié)軸坐標。
