當今時代，嵌入式系統已經無所不在，與人們的日常生活息息相關。嵌入式系統以微處理器為核心，以計算機技術為基礎，其主要特征是實時性強。據統計，目前世界上微處理器每年生產總量的95 %以上都是面向嵌入式系統應用，圍繞Xilinx 公司的MicroBlaze 微處理器，對其體系結構、設計流程和相關開發工具一一做出介紹，并且通過一個簡單的實例來說明以MicroBlaze 處理器為內核的嵌入式系統的開發過程。

1 　MicroBlaze 處理器結構

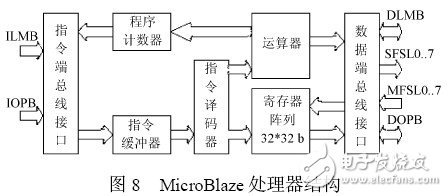

MicroBlaze 處理器是Xilinx 公司針對嵌入式處理器開發應用推出的一種32 位嵌入式處理器內核，他是一種軟核結構，簡單但靈活性強，在目標器件中可以進行任意配置。他采用RISC 指令集、Harvard 體系結構，該處理器有以下一些特征：

（1） 32 個32 位通用寄存器和2 個專用寄存器。

（2） 32 位指令系統， 支持3 個操作數和2 種尋址方式。

（3） 分離的32 位指令和數據總線，符合IBM 的OPB總線規范。

（4） 通過本地存儲器總線（LMB） 直接訪問片內塊存儲器（BRAM） 。

（5） 具有高速的指令和數據緩存 ，三級流水線結構。

（6） 具有硬件調試模塊（MDM） 。

（7） 帶8 個輸入/ 輸出快速鏈路接口（ FSL） 。

說明：

DOPB 器件內部的外圍設備數據接口總線，用于處理器與片內的設備進行數據交換。

DLMB 實現數據交換的本地塊存儲器總線，該總線為處理器內核與塊存儲器（BRAM） 之間提供專用的高速數據交換通道。

IOPB 用于實現外部程序存儲器的總線接口。當程序較大時，需要外接大容量的存儲器，該總線提供讀取指令的通道。

ILMB 用于取指令的本地存儲器總線，該總線與器件內部的塊存儲器（BRAM） 相連，實現高速的指令讀取。

MFSL0. 。 7 　主設備數據接口， 提供點對點的通信通道。

SFSL0. 。 7 　從設備數據接口， 提供點對點的通信通道。

2 　EDK開發流程

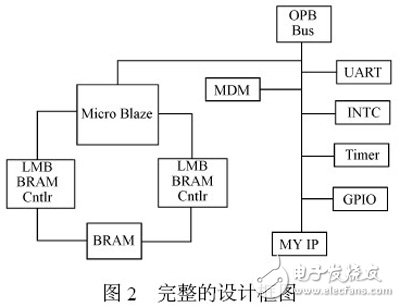

EDK（ Embedded Development Kit） 是Xilinx 公司針對FPGA 內部32 位嵌入式處理器開發而推出的開發套件。EDK的工具包中集成了硬件平臺產生器、軟件平臺產生器、仿真模型生成器、軟件編譯器和軟件調試等工具，利用其集成開發環境XPS（ Xilinx Platform Studio） 可以方便、快速地完成嵌入式系統開發的整個流程。EDK 以IP core的形式，提供諸如LMB ，OPB 總線接口、外部存儲控制器、SDRAM 控制器、UART 中斷控制器、定時器及其他一些外圍設備接口等資源，利用這些資源，設計者能夠輕松構建一個完善的嵌入式處理器系統，其完整的設計框圖如圖2所示。

一個完整的嵌入式處理器系統設計通常包括3 個部分： 硬件系統的構建;存儲器映射及軟件的開發;應用程序開發。

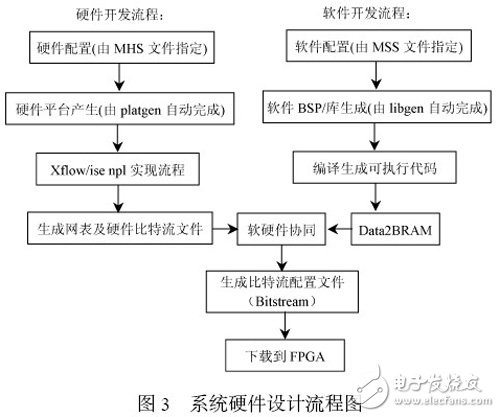

在XPS 集成開發環境下，嵌入式處理器硬件系統的構建由微處理器硬件規范（MHS） 文件和微處理器外圍設備描述（MPD） 文件定義; 軟件系統結構由微處理器軟件規范（MSS） 文件定義，其開發流程如圖3 所示。

MHS 文件用于描述硬件系統結構，定義處理器類型、總線接口、外設接口、中斷處理和地址空間。該文件可用任意文本編輯器創建，是文本化的原理圖輸入。MPD 文件包含外圍設備的所有有效輸入/ 輸出接口和硬件參數。MSS 文件主要用來定義軟件庫、驅動程序和文件系統。

說明：Data2BRAM 的作用是把軟件代碼文件（ 3 .elf） 、FPGA 位流文件（ 3 。 bit） 和塊存儲器（BRAM） 初始化數據文件（ 3 。 bmm） 轉換成新的FPGA 位流文件（ 3 。 bit ）和存儲器數據文件（ 3 。 mem） 。關于應用程序的編寫將在下面的實例中詳細介紹。

3 　一個簡單的實例

本實例基于e 元素科技的數字刀劍系列之火龍刀3評估板，簡要敘述一個嵌入式處理器系統的開發流程，著重講述應用程序的編寫。對于其他評估板，只需對用戶約束文件（ 3 。 ucf） 稍做修改即可。為簡單起見，與圖2 所示一個完整的系統相比，本例所述系統只在OPB 總線上掛MDM（硬件調試模塊） 和GPIO（通用輸入/ 輸出設備） 2 個外圍設備，GPIO 對應評估板上8 個L ED 輸出，當完成下載到FPGA 后，8 個L ED 將不停地閃爍。具體描述如下：

第一步，硬件系統構建，在XPS 集成開發環境下，利用BSP（Base System Builder ） 向導自動創建一個以Mi-croBlaze 處理器為核心的簡單硬件系統，設置處理器時鐘頻率為50 MHz ，總線時鐘頻率為50 MHz ，設置片上讀/寫調試模塊為調試接口，在處理器IP 中，只加入MDM 和GPIO。根據向導逐步操作，即可完成硬件系統的構建。

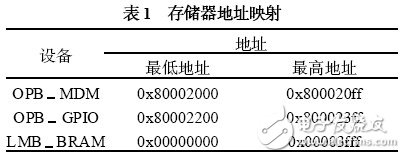

第二步，在硬件系統建立后，利用XPS 的集成工具，完成網表的生成和軟件的配置，存儲器地址映射（默認由系統自動生成，分配的地址隨系統而異） 如表1 所示。驅動配置和存儲器映射的標識符及地址分配包含在文件xparameter s. h 中， 以上兩步具體操作實現細節可參考EDK相關文檔。

第三步，應用程序的開發。應用程序的編寫使用C 語言，其方法有2 種，第一種是可以采用EDK 提供的應用程序接口函數（API） ，接口函數既多又復雜，不易搞懂;第二種方法是采用訪問硬件的通用方式即簡單的對地址賦值的方式。本例選用后者，要采用地址賦值方式，首先要了解GPIO 的寄存器地址映射，參見表2 。

相關代碼及描述如下：

首先設定一個指針變量，將系統分配給GPIO 的地址賦給指針變量， 即讓指針指向GPIO 的基地址， 也就是GPIO 的數據寄存器（ GPIO DATA） ，接著向GPIO 三態控制寄存器寫零（其地址為基地址加上偏移量4 ，即讓指針變量加4） ，將GPIO 設置為輸出，接下來就可以往GPIO數據寄存器送數，以控制8 個L ED 的狀態。

# include “ xbasic_types. h”

# include “ xparameters. h”

# include “ xutil. h”

# include “ xgpio_l. h”

# define L ED DELA Y 2000000

void main （）

{

Xuint32 Data = 0xaa ;

int Delay ;

int count = 0 ;

Xuint32 3 ledpt r ;

ledpt r = （int 3 ） 0x80002200 ; / / 指針指向GPIO

*（ledpt r + 4） = 0x00000000 ;

/ / 向GPIO_TRI 寄存器寫零，將GPIO 初始化為輸出

while （1）

{ count + + ;

if （count %2 = = 0）

{

*ledpt r = 0x55 ;

/ / 向GPIO_DATA 寄存器送數，驅動L ED

}

else

{

* ledpt r = 0xaa ;

/ / 向GPIO_DATA 寄存器送數，驅動L ED

}

for （Delay = 0 ; Delay 《 L ED_DELA Y; Delay + + ） ;

/ / 延時以看清L ED 在閃爍

if （count %2 = = 0）

{

* ledpt r = 0x0f ;

/ / 向GPIO_DATA 寄存器送數，驅動L ED

}

else

{

* ledpt r = 0xf0 ;

/ / 向GPIO_DATA 寄存器送數，驅動L ED

}

for （Delay = 0 ; Delay 《 L ED_DELA Y; Delay + + ） ;

/ / 延時以看清L ED 在閃爍

}

}
