一、uln2003有什么作用
ULN2003是大電流驅動陣列，多用于單片機、智能儀表、PLC、數字量輸出卡等控制電路中。可直接驅動繼電器等負載。
輸入5VTTL電平，輸出可達500mA/50V。
ULN2003是高耐壓、大電流達林頓陳列，由七個硅NPN達林頓管組成。 該電路的特點如下： ULN2003的每一對達林頓都串聯一個2.7K的基極電阻，在5V的工作電壓下它能與TTL和CMOS電路 直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
ULN2003 是高壓大電流達林頓晶體管陣列系列產品，具有電流增益高、工作電壓高、溫度范圍寬、帶負載能力強等特點，適應于各類要求高速大功率驅動的系統。
二、uln2003引腳圖及功能

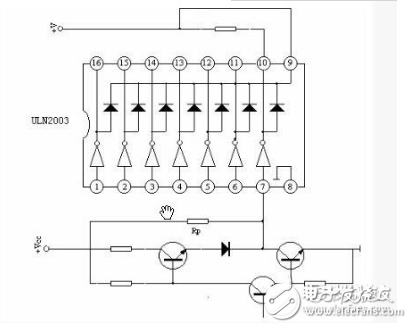

1、uln2003引腳圖
2、uln2003引腳功能
引腳2：CPU脈沖輸入端。
引腳3：CPU脈沖輸入端。
引腳4：CPU脈沖輸入端。
引腳5：CPU脈沖輸入端。
引腳6：CPU脈沖輸入端。
引腳7：CPU脈沖輸入端。
引腳8：接地。
引腳9：該腳是內部7個續流二極管負極的公共端，各二極管的正極分別接各達林頓管的集電極。用于感性負載時，該腳接負載電源正極，實現續流作用。如果該腳接地，實際上就是達林頓管的集電極對地接通。
引腳10：脈沖信號輸出端，對應7腳信號輸入端。
引腳11：脈沖信號輸出端，對應6腳信號輸入端。
引腳12：脈沖信號輸出端，對應5腳信號輸入端。
引腳13：脈沖信號輸出端，對應4腳信號輸入端。
引腳14：脈沖信號輸出端，對應3腳信號輸入端。
引腳15：脈沖信號輸出端，對應2腳信號輸入端。
引腳16：脈沖信號輸出端，對應1腳信號輸入端。
三、uln2003工作原理驅動應用電路
ULN2003是高耐壓、大電流復合晶體管陣列，由七個硅NPN 復合晶體管組成，每一對達林頓都串聯一個2.7K 的基極電阻，在5V 的工作電壓下它能與TTL 和CMOS 電路直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
LN2003也是一個7路反向器電路，即當輸入端為高電平時ULN2003輸出端為低電平，當輸入端為低電平時ULN2003輸出端為高電平，繼電器得電吸合。
ULN2003是一個非門電路，包含7個單元，單獨每個單元驅動電流最大可達500mA，9腳可以懸空。比如1腳輸入，16腳輸出，你的負載接在VCC與16腳之間，不用9腳。
四、uln2003驅動應用電路
LN2003應用電路在自動化密集的的場合會有很多被控元件如繼電器，微型電機，風機，電磁閥，空調，水處理等元件及設備，這些設備通常由CPU所集中控制，由于控制系統不能直接驅動被控元件，這需要由功率電路來擴展輸出電流以滿足被控元件的電流，電壓。
高壓大電流達林頓晶體管陣列系列產品就屬于這類可控大功率器件，由于這類器件功能強、應用范圍語廣。下圖ULN2003的典型應用圖。
該電路的特點如下：
ULN2003的每一對達林頓都串聯一個2.7K的基極電阻，在5V的工作電壓下它能與TTL和CMOS電路
直接相連，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
ULN2003工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態時承受 50V的電壓，輸出還
可以在高負載電流并行運行。
ULN2003采用DIP—16或SOP—16 塑料封裝。

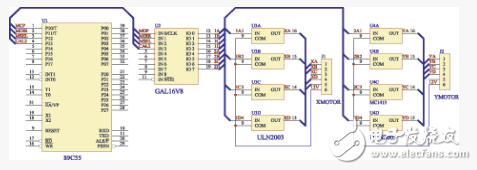

本設計選用GALl6V8為環形脈沖分配器，ULN2003（國產型號為5G1413）是七路達林頓驅動器陣列，是個集電極開路（OC）輸出的反向器。最大驅動電流可以達到500mA。通常應用時是把負載步進電機的一端接到VDD（12V）上，另一端接到輸出引腳上，如16腳。為了防止程序進入死循環，增加了外部的硬件看門狗定時器MAX813L，其內部的看門狗定時器監控UP/UC的工作。如果在1.6s內未檢測到其工作，內部的定時器將使看門狗輸出WDO處于低電平狀態，WDO將保持低電平直到在WDI檢測到UP/UC的工作。將WR和WDO連接可使看門狗超時產生復位。采用兩片ULN2003分別驅動X、Y方向的步進電機。具體硬件電路如圖所示。
