時序圖（Sequence Diagram），亦稱為序列圖、循序圖或順序圖，是一種UML交互圖。它通過描述對象之間發送消息的時間順序顯示多個對象之間的動態協作。

　　時序圖是一個二維圖，橫軸表示對象，縱軸表示時間，消息在各對象之間橫向傳遞，依照時間順序縱向排列。

　　時序圖怎么畫步驟教程

　　時序圖的繪制步驟可簡單總結如下：

　　劃清邊界，識別交互的語境；將所要繪制的交互場景中的角色以及對象梳理出來；從觸發整個交互的某個消息開始，在生命線之間從上到下依次畫出所有消息，并注明每個消息的特性（如參數等）。

　　接下來，我們按照上面所講的時序圖的繪制步驟，以學生在教務系統中查詢其課程的成績?yōu)槔?，?lái)講解時序圖的繪制方法。

　　1、劃清邊界，識別交互的語境

　　所謂劃清邊界，就是要界定好自己所要畫的時序圖的范圍，“學生在教務系統中查詢其課程的成績”就是所要繪制的時序圖的交互內容，不用往上延伸到用戶登錄，也不要往下延伸到下載成績單。

　　識別交互的語境，即是讀懂所要畫的時序圖的前提和背景。比如本例中，既然學生可以查詢成績，那么該學生肯定已經注冊并認證過其身份，并可選擇其所考試的課程查詢相應成績。

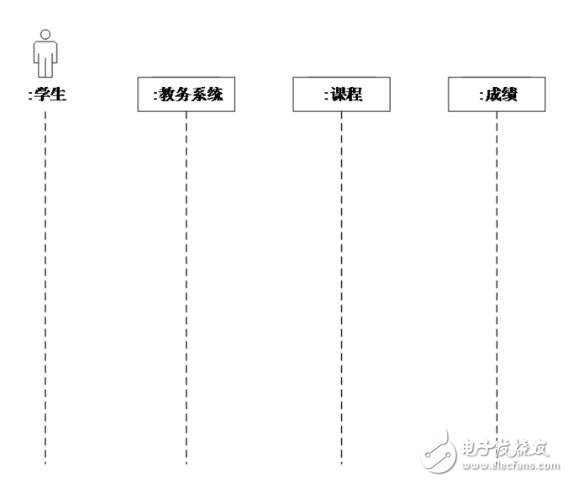

　　2、梳理角色和對象

　　在本例中，角色有學生，對象有教務系統、課程、成績。

　　對象的梳理是一個相對主觀的過程，比如本例中，課程以及成績分別作為了對象存在，也可以合并為數據庫這一個對象。

　　請注意：角色以及對象，都為名詞，動詞不可作為角色和對象，如“成績查詢”不可作為對象。

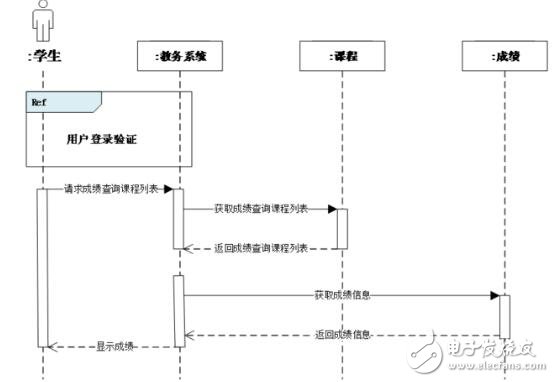

　　3、添加消息

　　學生的登錄驗證作為本時序圖的前置行為，可直接引用到本時序圖中，也可忽略不畫；學生進入成績查詢頁面后，頁面會加載本學生的成績查詢課程列表，并顯示出課程對應的成績；

　　時序圖用什么工具畫

　　時序圖的繪制工具有VISO、Rational Rose、StarUML、Web Sequence Diagrams、Timing Designer、Trufun Plato等，可任選其一。

　　時序圖的作用是什么

　　1、展示對象之間交互的順序。將交互行為建模為消息傳遞，通過描述消息是如何在對象間發送和接收的來動態展示對象之間的交互；

　　2、相對于其他UML圖，時序圖更強調交互的時間順序；

　　3、可以直觀的描述并發進程。
