1、lm393

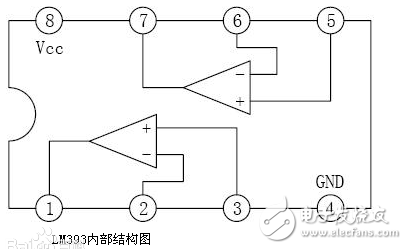

　　LM393是雙電壓比較器集成電路。

　　輸出負載電阻能銜接在可允許電源電壓范圍內的任何電源電壓上，不受Vcc端電壓值的限制。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。

　　lm393的特點：

　　工作溫度范圍：0°C--+70°C

　　SVHC（高度關注物質）：NoSVHC（18-Jun-2010）

　　器件標號：393

　　工作電源電壓范圍寬，單電源、雙電源均可工作，單電源：2～36V，雙電源：±1～±18V；

　　消耗電流小，ICC=0.4mA；

　　輸入失調電壓小，VIO=±2mV；

　　共模輸入電壓范圍寬，VIC=0～VCC-1.5V；

　　輸出與TTL，DTL，MOS，CMOS等兼容；

　　輸出可以用開路集電極連接“或”門；

　　表面安裝器件：表面安裝

　　應用說明：

　　LM393是高增益，寬頻帶器件，像大多數比較器一樣，如果輸出端到輸入端有寄生電容而產生耦合，則很容易產生振蕩。這種現象僅僅出現在當比較器改變狀態時，輸出電壓過渡的間隙，電源加旁路濾波并不能解決這個問題，標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的。減小輸入電阻至小于10K將減小反饋信號，而且增加甚至很小的正反饋量（滯回1.0~10mV）能導致快速轉換，使得不可能產生由于寄生電容引起的振蕩，除非利用滯后，否則直接插入IC（集成電路板integratedcircuit，縮寫：IC）并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩，如果輸入信號是脈沖波形，并且上升和下降時間相當快，則滯回將不需要。

　　比較器的所有沒有用的引腳必須接地。

　　LM393偏置網絡確立了其靜態電流與電源電壓范圍2.0~30V無關。

　　通常電源不需要加旁路電容。

　　差分輸入電壓可以大于Vcc并不損壞器件，保護部分必須能阻止輸入電壓向負端超過-0.3V。

　　LM393的輸出部分是集電極開路，發射極接地的NPN輸出晶體管，可以用多集電極輸出提供或ORing功能。此輸出能作為一個簡單的對地SPS開路（當不用負載電阻沒被運用），輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流（16mA）時，輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm的γSAT限制。

　　當負載電流很小時，輸出晶體管的低失調電壓（約1.0mV）允許輸出箝位在零電平。
