　　STM8系列是意法半導體公司生產的8位的單片機。該型號單片機分為STM8A、STM8S、STM8L三個系列。STM8A：汽車級應用STM8S：標準系列STM8L：超低功耗MCU

　　內核高級STM8內核，具有3級流水線的哈佛結構擴展指令集存儲器程序存儲器：8K字節Flash；10K 次擦寫后在55°C環境下數據可保存20年數據存儲器：640 字節真正的數據EEPROM；可達30萬次擦寫RAM：1K字節

　　時鐘、復位和電源管理2.95到5.5V工作電壓靈活的時鐘控制，4個主時鐘源– 低功率晶體振蕩器– 外部時鐘輸入– 用戶可調整的內部16MHz RC– 內部低功耗128kHz RC帶有時鐘監控的時鐘安全保障系統電源管理：– 低功耗模式（ 等待、活躍停機、停機）– 外設的時鐘可單獨關閉永遠打開的低功耗上電和掉電復位

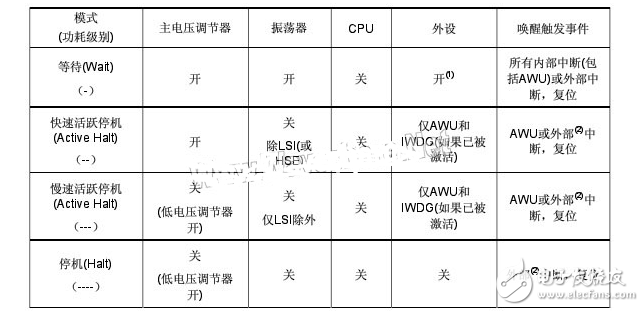

　　四種STM8低功耗模式的主要特性如表。

　　（表12：STM8S低功耗模式管理）

　　1．如果外設時鐘未被關閉

　　2．包括通訊外設的中斷（參見中斷向量表）

　　STM8等待（Wait）模式

　　在運行模式下執行WFI（等待中斷）指令，可進入等待模式。此時CPU停止運行，但外設與中斷控制器仍保持運行，因此功耗會有所降低。等待模式可與PCG（外設時鐘門控），降低CPU時鐘頻率，以及選擇低功耗時鐘源（LSI，HSI）相結合使用，以進一步降低系統功耗。參見時鐘控制

　　（CLK）的說明。

　　在等待模式下，所有寄存器與RAM的內容保持不變，之前所定義的時鐘配置也保持不變（主時鐘狀態寄存器CLK_CMSR）。

　　當一個內部或外部中斷請求產生時，CPU從等待模式喚醒并恢復工作。

　　STM8停機（Halt）模式

　　在該模式下主時鐘停止。即由fMASTER提供時鐘的CPU及所有外設均被關閉。因此，所有外設均沒有時鐘，MCU的數字部分不消耗能量。

　　在停機模式下，所有寄存器與RAM的內容保持不變，默認情況下時鐘配置也保持不變（主時鐘狀態寄存器CLK_CMSR）。

　　MCU可通過執行HALT指令進入停機模式。外部中斷可將MCU從停機模式喚醒。外部中斷指配置為中斷輸入的GPIO端口或具有觸發外設中斷能力的端口。

　　在這種模式下，為了節省功耗主電壓調節器關閉。僅低電壓調節器（及掉電復位）處于工作狀態。

　　快速時鐘啟動

　　HSI RC的啟動速度比HSE快（參見數據手冊中電特性參數）。因此，為了減少M(fèi)CU的喚醒時間，建議在進入暫停模式前選擇HSI做為fMASTER的時鐘源。

　　在進入停機模式前可通過設置內部時鐘寄存器CLK_ICKR的FHWU位選擇HSI做為fMASTER的時鐘源，而無需時鐘切換。參見時鐘控制章節。

　　STM8活躍停機（Active Halt）模式

　　活躍停機模式與停機模式類似，但它不需要外部中斷喚醒。它使用AWU，在一定的延時后產生一個內部喚醒事件，延遲時間是用戶可編程的。

　　在活躍暫停模式下，主振蕩器、CPU及幾乎所有外設都被停止。如果AWU和IWD已被使能，則只有LSI RC與HSE仍處于運行狀態，以驅動AWU和IWD計數器。為進入活躍停機模式，需首先使能AWU（如AWU章節所述），然后執行HALT指令。

　　主電壓調節器自動關閉

　　默認情況下，為了從活躍停機模式快速喚醒，主電壓調節器處于激活狀態。但其電流消耗是不可忽視的。

　　為進一步降低功耗，當MCU進入活躍停機模式時，主電壓調節器可自動關閉。通過設置內部時鐘寄存器CLK_ICKR的REGAH位可實現此功能。此時：

　　MCU內核由低功耗電壓調節器（LPVR）供電（如同停機模式）。

　　僅LSI時鐘源可用，因?yàn)镠SE時鐘源對于LPVR來說電流消耗太大。

　　在喚醒時主電壓調節器重新被打開，這需要一個比較長的喚醒時間（參見STM8數據手冊電特性部分喚醒時間與電流消耗的相關數據）。

　　快速喚醒時鐘

　　如停機模式所述，為了縮短喚醒時間，建議使用HSI做為fMASTER的時鐘源。FHWU位也可用于縮短切換時間。

　　在活躍停機模式下，快速喚醒是很重要的。這可以提高CPU的執行效率，使MCU處于運行狀態與低功耗模式之間的時間最短，從而減少整體平均功耗。
