什么是液位控制儀

　　液位控制儀是在工業生產及日常生活、消防等供水系統中，有很多環境需要對液位（或水位、油位）進行監控，準確指示液位，并自動控制補充液位介質。

　　在工業生產及日常生活、消防等供水系統中，有很多環境需要對液位（或水位、油位）進行監控，準確指示液位，并自動控制補充液位介質，如水箱（水池、水塔）的水位，油箱的油位等。根據國家最新消防規范要求，消防水池或消防水箱必須安裝液位顯示監控儀。

　　結構原理

　　液位顯控儀是連續數字顯示，按鍵設定液位點，繼電器開關輸出，計算機通信，回差保護，故障自檢，液體比重修正，電子參數鎖。

　　連續數字顯示：可以直觀表示被檢測液體的深度，更符合觀看習慣。單位：0.01m。

　　·任意設定液位點：可以在顯控器面板上任意設置現場要求的液位參數值，使用更輕松。·

　　繼電器開關輸出：常開/常閉，輕松滿足各種自動控制要求。

　　·輸出方向定義：可以使各液位點按上升輸出或下降輸出，符合常規習慣。

　　·計算機通信（XMG-Y31）：可組成計算機集中監控與管理系統。

　　·回差保護： 避免因液面波動而引起誤動作，保護控制系統安全。

　　·故障自檢：當液深變送器信號超量程，或連接線開路短路時，顯示故障代碼，方便維護。

　　·顯示平移修正：當液深變送器的安裝位置低于或高于被檢測容器的底面時（詳見液深變送器安裝），可以修正，使液深顯示值與液深實際值相同，更直觀。

　　·液體比重修正：當檢測不同比重的液體深度時，可以修正，使液深顯示值與液深實際值相符，更直觀。

　　·電子參數鎖：避免非專業技術人員誤設置、誤操作。

　　基于LM324液位控制系統的設計與實現

　　該液位控制器以LM324芯片為核心實現控制，制作原理簡單，利用金屬條感知液位的高度，在超過預定值或未達到預定值時，主控制板將控制繼電器采取相應動作，比如報警、增加液體等，此外采用LED燈來直觀地顯示液位的位置，根據液位的高低，LED顯示不同的燈亮，最終制作出了一款反應靈敏的液位控制器，模擬了整個液位控制器系統。

　　液位控制是日常工業生產工作過程中不可或缺的一項重要環節，對節約資源、安全生產有著極為重要的作用。本設計采用液體高度傳感器組成控制系統，對水位進行全方位監控。通過電路的指示燈監測液面變化，從而按一定的組合順序來控制水泵或電鈴的打開和關閉，對液面高度進行監控，從而實現液體控制過程中的安全報警。

　　1 系統的設計與運作原理

　　1．1 系統結構

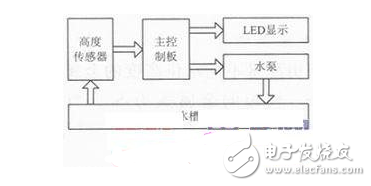

　　本系統的結構框圖如圖1所示。該系統主要由主控制器電路（主控板）、測量電路（高度傳感器）、顯示電路（LED）以及外工作電路（水泵）組成。

　　1．1．1 主控制器電路模塊電路原理

　　系統中的主控制器電路是整個智能控制器的核心。

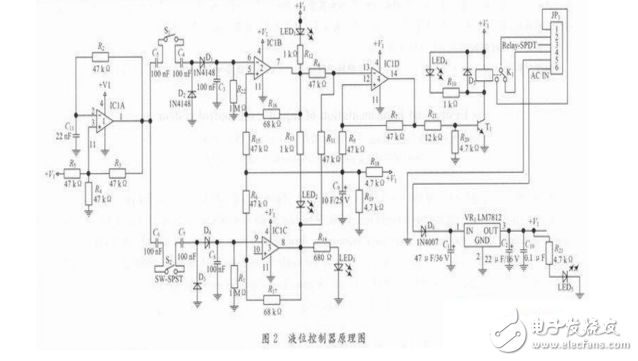

　　其電器原理如圖2所示。圖中LM324四個運放分別為UA，UB，UC，UD。

　　設運放輸入端的電壓分別為UA+，UA-，UB+，UB-，UC+，UC-，UD+，UD-，輸出端的電壓分別為UAO，UBO，UCO，UDO。LED1，LED2，LED3，LED4分別為紅、黃、綠、藍燈。
