什么是電路板

　　電路板的名稱有：陶瓷電路板，氧化鋁陶瓷電路板，氮化鋁陶瓷電路板，線路板，PCB板，鋁基板，高頻板，厚銅板，阻抗板，PCB，超薄線路板，超薄電路板，印刷（銅刻蝕技術）電路板等。電路板使電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。電路板可稱為印刷線路板或印刷電路板，英文名稱為（Printed Circuit Board）PCB、（Flexible Printed Circuit board）FPC線路板［1］ （FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點！）和軟硬結合板（reechas，Soft and hard combination plate）-FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。

　　分類

　　路板按層數來分的話分為單面板，雙面板，和多層線路板三個大的分類。首先是單面板，在最基本的PCB上，零件集中在其中一面，導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面，所以就稱這種PCB叫作單面線路板。單面板通常制作簡單，造價低，但是缺點是無法應用于太復雜的產品上。

　　雙面板是單面板的延伸，當單層布線不能滿足電子產品的需要時，就要使用雙面板了。雙面都有覆銅有走線，并且可以通過過孔來導通兩層之間的線路，使之形成所需要的網絡連接。

　　多層板是指具有三層以上的導電圖形層與其間的絕緣材料以相隔層壓而成，且其間導電圖形按要求互連的印制板。多層線路板是電子信息技術向高速度、多功能、大容量、小體積、薄型化、輕量化方向發展的產物。

　　線路板按特性來分的話分為軟板（FPC），硬板（PCB），軟硬結合板（FPCB）。

　　看板塊電路圖的方法步聚

　　通常，一臺整機是由若干個印制電路板組成，印制電路板可大可小。而每塊印制板上所含的電路經常畫在一張電路圖上。于是，一臺整機電路圖往往由若干幅板塊電路圖組成，看懂每一張板塊電路圖后，即可看懂整機電路圖，每張板塊電路圖包括一個或幾個電路系統，大型板塊電路圖的復雜程度幾乎和普通中小型屏幕電視機電路圖差不多。雖然電路比較復雜，各種板塊電路完成不同的功能，但它們有規律可循，可以按照一定的方法步聚來識讀。

　　為了識讀電路圖時少走彎路，應當使用正確的讀圖方法和步驟。通常采取外圍包抄、由外向內的方法。采取內外結合、前后聯系、分步突破的方法，可以較順利地識讀全部電路圖。看圖的具體方法步驟，可以歸納三句話、三個步驟：外圍入手，選好入口；打開缺口，聯系前后；難點分析，放在最后。

　　1、直觀入手，選好入口

　　也就是說，先看電路邊緣處最直觀、易識讀的元器件和電路，作為讀圖的入口。由這些外圍易認件沿信號線向內（可能與信號流向反方向）可以找到一批電路或集成塊。

　　打開缺口，聯系前后

　　任何一種電路圖內部都有些識讀的薄弱環節。各部分電路的繁簡、難易程度總有些不同，或者某些元器件的圖形、符號不同于一般元器件，這些地方都是讀圖的內部薄弱環節，是易讀環節，它們可作為看圖的內部突破口。可以選擇這些地方作為讀圖的突破口，打開缺口后，可迅速向前、后、左、右聯系，并與第一步方法相配合，可以識讀許多電路。

　　只要讀者留心，在電路圖內部總會有許多讀者已經熟悉的環節，抓住它即可迅速打開看圖的缺口，向縱深發展。最直觀，易讀的內部環節就是集成電路，特別是那些大規模集成電路，它們的引出腳都在40個以上，多者達到100多個，在圖中十分醒目，繪圖者還

　　經常把它們放置在電路圖的中心或明顯位置。然后，以這些集成電路為中心向外擴展，可心找到

　　許多電路。將集成電路作為內部突破口需要有一個前提條件，必須知道這些集成電路的具體型號，知道該型號集成電路的主要功能，熟悉其主要引出腳的名稱和用途，否則將給讀圖帶來許多不便。有時讀者已經熟悉了大部分集成電路，不熟悉其某些個別集成電路，根據組成方框圖和前后聯系，也可以猜測到該未知集成電路的功能。

　　電路圖中還有一些易識讀，易記憶的內容，也可以作為電路內部的突破口。例如，圖中標注的中文文字、外文字母或縮寫詞，一些重要而易讀的元器件圖形符號，某些可調電阻或電位器等。為了能夠方便、順利地使用這些突破口，讀者應當熟悉各種外文字母、縮寫詞的物理含義，有一定的外語基礎（一般為英語），讀者應當熟悉視聽設備經常用的一些專業用語及其縮寫詞；讀者應當熟悉這些元器件的功能、參數及指標等。讀者的知識面寬一些，有利于讀圖，讀者應當有意識地記憶一些有用的常識。

　　3、難點分析，放在最后

　　經過以上兩步識讀過程，電路圖的大部分內容可以看懂。但是，還會余下局部電路尚未看懂或不太懂。第三步可專門用來圍殲難點。這是看圖的難點部分，也是看圖的最后一步。讀者可通過各種方法或手段突破難點電路。

　　在實用電路圖上，難于看懂的地方經常表現在兩個地方，一個是某些集成電路內部的信號流通處理過程，由于這些內容看不懂，因而其外接引出腳功能無法理解；另一個是某些外圍分立元件電路，不了解設置該電路的目的意義，不知道信號處理過程。對于這些難點電路，依據整機方框圖，根據各個部分電路的功能和相互聯系，通過邏輯分析，試探功能與信號流程等分析方法，總可以看懂這些難點電路。

　　實際上，電路圖上可供識讀和利用的信息非常多，配合讀者的綜合、分析、研究，必能看懂全圖。每個人的實際情況各不相同，看圖和判斷的方法可能稍有不同，看圖步驟也不是一成不變的。電子技術發展很快，廠家經常開發出新型電路或新功能的電路，甚至電路程式比較奇特。可以在上述看圖基本思路基礎上，靈活地完成看圖工作。

　　看懂看電路板的走線方法解析

　　對于初學電子技術者來說，掌握基本電路原理，元器件的作用特性與檢測，怎樣分析原理圖，看PCB，元器件的焊接技術以及常用檢修方法，這些都是基本功，都需要掌握好。這里說說怎樣看PCB，希望對初學者有所幫助。

　　PCB即印制電路板，PCB上的元件布局與原理圖有著很大的出入，會讓初學者感到“錯綜復雜”，難以看清那些線路。沒關系，當你看完下面的PCB分析妙方后作一定是的練習，就能理清了。

　　認識PCB上元器件有妙方

　　1.在實際分析PCB時，首先根據其外形，看這個元器件像見過的什么元器件，不過這點準確率不高，得靠平時多看，見夠識廣。

　　2.其次結合元器件本身的印字來識別，一般來說印字表述著某些參數或型號，當然也有生產廠家批號、版本號等屬性，有些甚至連通過了什么國際認證的符號也有，這個方法也要靠平時對元器件型號、參數等的了解程度。

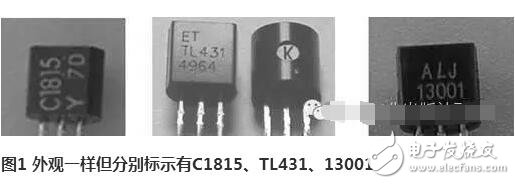

　　例如一個三極管模樣的器件，標示C1815則是一個小功率低頻NPN型三極管;標示TL431則是集成穩壓IC; 若標示13001，則是一個小功率開關管，可用在小型小功率充電器中。

　　再次可以拆開元器件看看內部結構，這一點提倡朋友你多試試，多多益善。

　　某一類型、系列的元件，有著相同或相似的結構特點，拆得多了，對元器件內部結構、工作原理也更熟悉。你可以把盡可能多的元器件拆開，進一步提升自己的基本元器件知識。

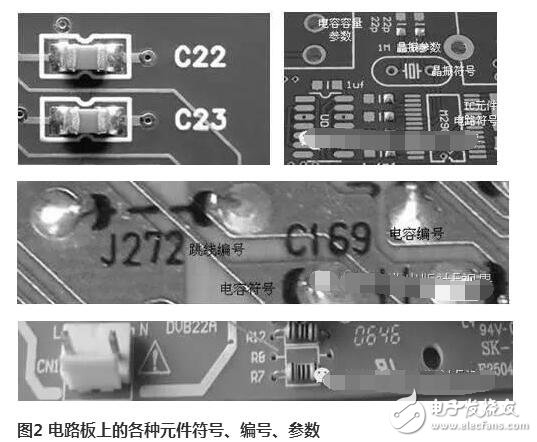

　　3.如果元器件是在PCB上，那么根據PCB上的元器件符號和絲印就可以判斷。如果標R12那就是電阻，在電路中編號為12。X、Y、Z都可以表示晶振，同時還可以根據其所在電路來判斷元器件的功能，進而分析出其屬于哪類元器件，這可更需要你對基本電路的熟悉。

　　由于技術、生產和廠家原因，同一種元器件會存在形狀、結構、材料的各異，這給你分析PCB時會帶來一些困難，如果條件允許的話，可以去專門的電子元器件店和電子城去看看，多了解一下，這對你的知識積累有很大幫助。

　　分析PCB技巧詳解

　　弄清電器各要組成部分、大致工作原理、工作過程（尤其是對DVD、洗衣機、熱水器、空調等要清楚其工作過程）以及信號流程、核心元件在PCB板上的位置。對一個電器或電子產品進行分析，我們首先要從大體上來做了解，然后才是細分電路、部件的詳細分析。
