峰峰值定義

　　峰峰值是指一個周期內信號最高值和最低值之間差的值，就是最大和最小之間的范圍。它描述了信號值的變化范圍的大小。峰值是以0刻度為基準的最大值，有正有負。而峰峰值是最大值和最小值的差值，只有正的。

　　正弦波峰峰值計算

　　峰峰電壓Vpp=垂直偏轉因數（V/div） ×信號波形在垂直方向所占格數。

　　示波器峰峰值怎么看

　　一、對于模擬示波器：

　　用示波器測量信號的電壓峰-峰值和周期時，把波形峰-峰值高度調到顯示屏高度的80%左右，把一個周期的寬度調到顯示屏寬度的80%左右。再通過垂直位移使時間軸落在水平中心刻度線上，并微調到波峰和波谷落在水平刻度線上；通過水平位移使一個周期波形的起點落在垂直刻度的零刻度線上，并微調到一個周期波形的終點落在垂直刻度線上。

　　二、對于數字示波器：

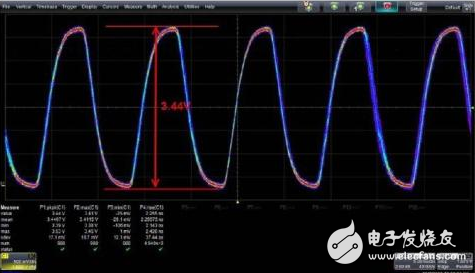

　　1、自動測量：

　　自動測量最簡單，可以說是傻瓜式的，按一下自動測量鍵，全都搞定。

　　數字示波器顯示的波形都是峰峰波形；如果是其測量參數，那就可以按“MEASURE”/“測量鍵”，示波器屏側或下方會有軟鍵，按“幅度”參數，翻頁找“峰峰電壓”即可。

　　2、手動測量：

　　先按上述第一點調節，然后開啟捕捉功能。

　　（1）選擇垂直測量，把兩條光標線分別移到波峰和波谷，可自動讀取峰-峰值。

　　（2）選擇水平測量，把兩條光標線分別移到一個周期波形的起點和終點上，即可自動讀取周期數據。

　　對數字示波器測量不是很熟練者，建議選用自動測量功能。
