什么是74HC595

　　是硅結構的CMOS器件， 兼容低電壓TTL電路，遵守JEDEC NO.7A標準。

　　74HC595具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器有相互獨立的時鐘。

　　據在SH_cp（移位寄存器時鐘輸入）的上升沿輸入到移位寄存器中，在ST_cp（存儲器時鐘輸入）的上升沿輸入到存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。

　　移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’），和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。

　　8位串行輸入/輸出或者并行輸出移位寄存器，具有高阻關斷狀態。三態。

　　將串行輸入的8位數字，轉變為并行輸出的8位數字，例如控制一個8位數碼管，將不會有閃爍。

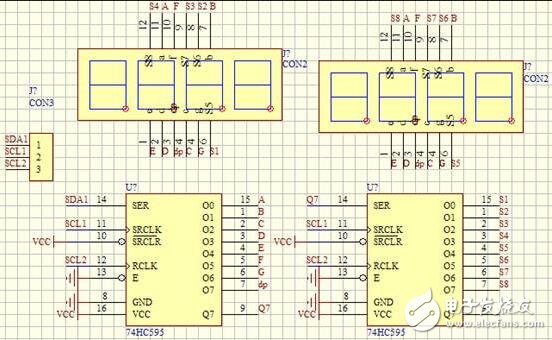

　　74HC595鎖存器級聯電路

　　74HC595是具有8位移位寄存器和一個存儲器，三態輸出功能。移位寄存器和存儲器是分別的時鐘。

　　數據在SHcp的上升沿輸入，在STcp的上升沿進入的存儲寄存器中去。如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q），和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。

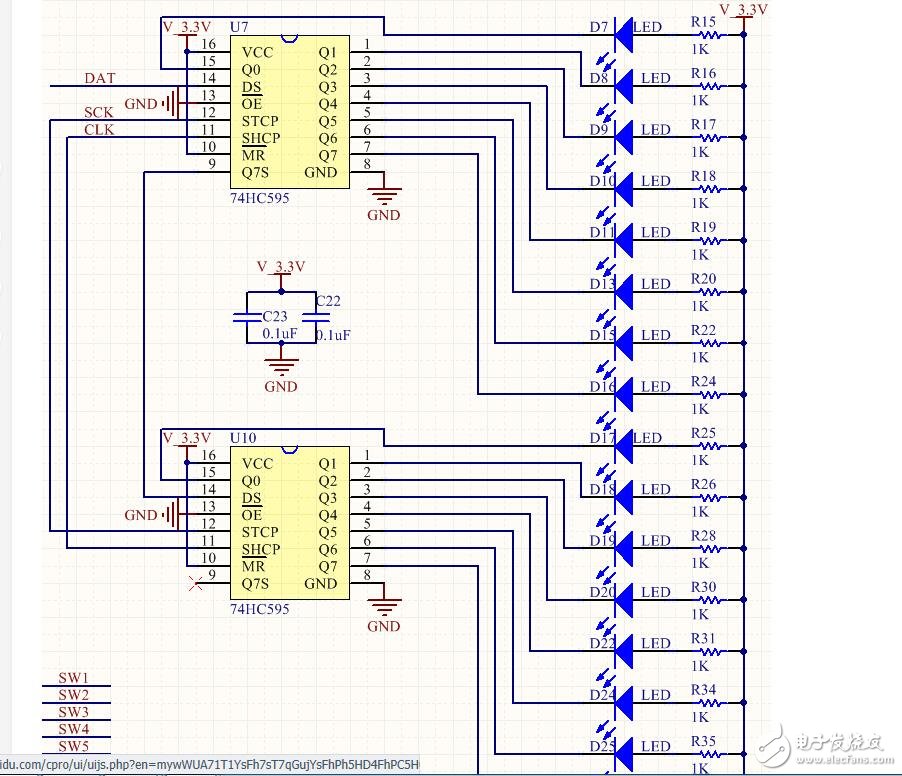

　　我的硬件連接：用級聯方式連接！

　　工作順序：單片機先送1個8位數據到第一個595的內部移位寄存器-》然后數據會送到內部的輸出寄存器-》輸出

　　當MR（10引腳）為高電平，OE（13引腳）為低電平時，數據在SHCP上升沿進入移位寄存器，在STCP上升沿輸出到并行端口。

　　可能這還不太好理解，沒關系，咱去程序應用中理解！

　　請看一個簡單的程序：

　　sbit SDA1 = P0^0; //串行數據輸入，對應595的14腳SER

　　sbit SCL1 = P0^1; //移位寄存器時鐘輸入，對應595的11腳SCK

　　sbit SCL2 = P0^2; //存儲寄存器時鐘輸入，對應595的12腳RCK

　　unsigned char code duan［］={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0xf8，0x80，0x90};

　　//0 1 2 3 4 5 6 7 8 9

　　unsigned char code wei［］={0x01，0x02，0x04，0x08，0x10，0x20，0x40，0x80};

　　void delay2ms（void）

　　{

　　unsigned char i，j;

　　for（i=133;i》0;i--）

　　for（j=6;j》0;j--）;

　　}

　　void 595_in（unsigned char Data）

　　{

　　unsigned char i;

　　for（i = 0; i 《 8; i++） //循環8次，剛好移完8位

　　{

　　SCL1 = 0; //先將移位寄存器控制引腳置為低

　　_nop_（）;

　　if（（Data & 0x80）== 0x80）

　　SDA1 =1;

　　else

　　SDA1 =0;

　　Data 《《= 1; //將數據的次高位移到最高位

　　SCL1 = 1; //再置為高，產生移位時鐘上升沿，上升沿時數據寄存器的數據移位

　　_nop_（）;

　　}

　　}

　　void 595_out（void）

　　{

　　SCL2 = 0; //先將存儲寄存器引腳置為低

　　_nop_（）;

　　SCL2 = 1; //再置為高，產生移位時鐘上升沿，上升沿時移位寄存器的數據進入數據存儲寄存器，更新顯示數據。

　　}

　　void main（void）

　　{

　　unsigned char i;

　　for（i=0;i《8;i++） //有八位數碼管，八位依次掃描

　　{

　　595_in（wei［i］）; //先傳位碼

　　595_in（duan［i］）; //再傳段碼

　　595_out（）;

　　delay2ms（）; //延遲時間2ms以內

　　}

　　}

　　注：74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164驅動電流（25mA）比74595（35mA）的要小，14腳封裝，體積也小些。

　　74595的主要優點是具有數據存儲寄存器，在移位過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用，數碼管沒有閃爍感。

　　與164只有數據清零端相比，595還多有輸出端時能/禁止控制端，可以使輸出為高阻態。
