了解靈敏度、精確度、精密度和噪聲，以便理解和改進測量樣本的質量。

1. 測量靈敏度
當談及采樣質量時，我們希望評估測量的精確度和精密度。 然而，我們首先要了解示波器的靈敏度，這一點非常重要。 靈敏度是指可以讓測量儀器做出響應的輸入信號的最小變化量。 也就是說，如果輸入信號有一定量的變化-在某一靈敏度上-示波器上的數據也會發生變化。

請不要混淆了靈敏度、分辨率及碼寬這三個不同的概念。 分辨率決定了碼寬，它是指儀器可以顯示的值之間的最小差值。 而靈敏度定義的是使儀器顯示的測量值發生變化的最小電壓變化量。 比如，量程為10V的儀器可探測到的信號分辨率為1mv，但是它可以探測到的最小電壓可能是15mv。 在這種情況下，儀器的分辨率為1 mV而靈敏度為15 mV。

在有些情況下，靈敏度比碼寬大。 起初這看起來似乎有違常理——這意味著電壓的變化值可以顯示出來但是不能被識別嗎？ 是的！ 為了理解它所帶來的好處，我們想一想恒定直流電壓。 如果電壓一直保持恒定沒有偏差固然會很好，但是信號通常會有輕微的變化，如圖1所示。在圖中，靈敏度由紅線標識，碼寬同樣也已被標識出。 在這個例子中，由于電壓值沒有超過靈敏度水平，因此它一直表現為同一數值—哪怕它比碼寬大。 它的優點在于不會引入噪音而且將信號作為恒定電壓更為精確地顯示出來。

?

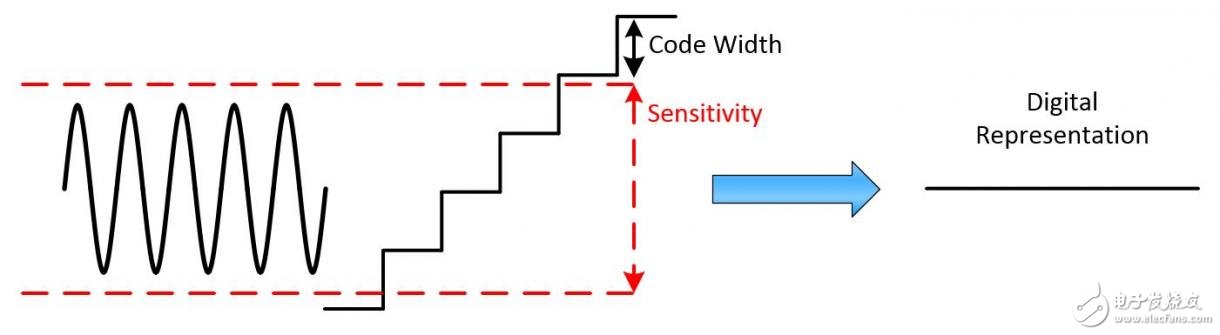

圖1. 靈敏度高于碼寬可以消除噪聲信號。

一旦信號電平開始上升并超過靈敏度后，儀器就會顯示出不同的數值。 如圖2所示，請記住測量的精確度不可能高于靈敏度。

?

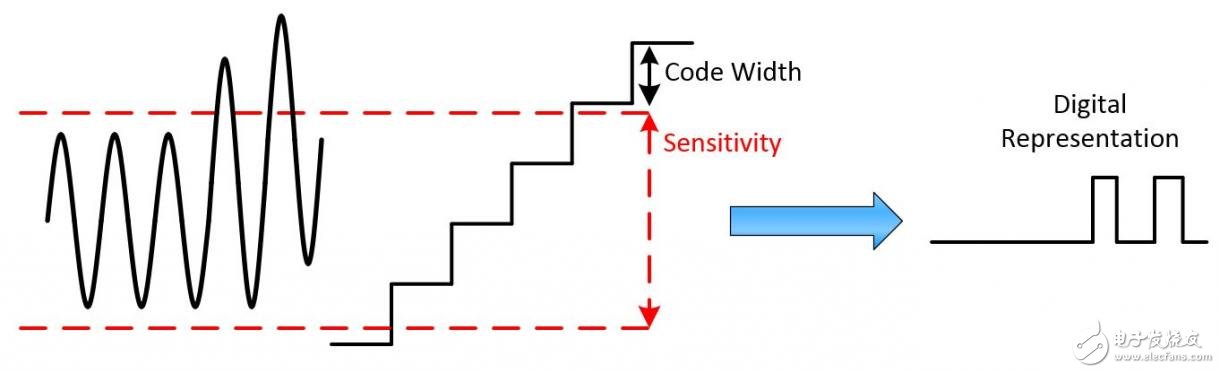

圖2.一旦信號超過了靈敏度水平，儀器所顯示的數值就會發生變化。

在如何定義儀器的靈敏度方面還存在一些分歧。 例如，在上述例子中，它被定義為一個常量。 在這種情況下，輸入信號電平一旦達到靈敏度電平，信號值就會發生變化。 然而，有時它又是指信號的變化。 當信號變化量達到指定的靈敏度值時，儀器顯示出的信號值會發生變化。 這種情況與絕對電壓無關，而是與電壓的變化量有關。 此外，有些儀器的靈敏度被定義在零附近。

不僅僅是每個公司對靈敏度這個名詞的定義不同，即使是同一個公司的不同產品在使用靈敏度這個詞時，其使用的定義也會有輕微變化。 通過查閱儀器規范來確定靈敏度的定義是很有必要的；如果在文中并沒有詳細說明，那么需要聯系公司作確切了解。

2. 精確度
精確度是指儀器可以如實地顯示被測信號值的能力。 這個名詞與分辨率無關，但是儀器的精確度不可能高于分辨率。

精確度的預期值各不相同，具體值取決于所使用的儀器或數字轉換器。 比如，一般情況下數字萬用表 (DMM)的預期精確度要比示波器高。 不同儀器精確度的計算方法會有所不同，但是我們要常常檢查儀器的特性來確定如何給我們所使用的儀器計算精確度。

示波器的精確度
示波器的精確度定義根據水平系統和垂直系統而有所不同。 水平系統與時間標尺或X軸有關；水平系統的精確度是指時基的精確度。 垂直系統與被測電壓或Y軸有關；垂直系統的精確度是指增益或偏置精確度。 通常情況下，垂直系統的精確度比水平系統的精確度更重要。

垂直系統精確度通常表示成輸入信號的百分比和全量程的百分比。 一些產品規格中將輸入信號分解成垂直增益和偏置精確度。 等式1給出了兩種精確度定義方法。

等式1. 計算示波器的垂直精確度

比如，示波器的垂直精確度可以用以下方法定義。

我們可以通過在20V的量程下輸入10V電壓信號來計算精確度。

DMM和電源的精確度
DMM和電源通常將精確度指定為讀數的百分比。 等式2給出了三種不同確定DMM和電源精確度的方法。

等式2.計算DMM或電源的垂直精確度。

ppm是指兆比率。 多數說明書中都使用多個表格來測定精確度。 精確度取決于測量的類型、范圍、上次校準的時間。 查看您的說明書，確定精確度是如何計算的。

舉個例子，將DMM設定在10V量程，并在23°C ±5°C環境下校準后操作90天，預期變為7V信號。 這些條件下的精度度為±(20 ppm讀數 + 6 ppm量程)。 這樣就可以根據以下公式計算精確度：

在這種情況下，讀數與實際輸入電壓的偏差應該在200 μV內。

DAQ設備的精確度
數據采集卡經常將精確度定義為與理想傳遞函數的偏差。 等式3顯示了數據采集卡精確度定義的一個例子。

等式3.計算DAQ設備的精確度

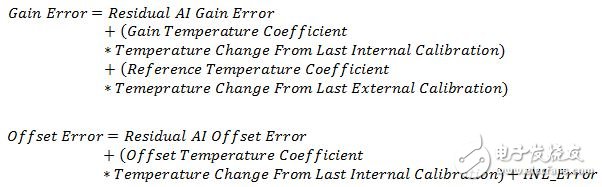

然后對每項進行定義：

?

這些項中大部分都已在表格中定義出，并且這些定義以額定量程為基礎。 產品規范中也規定了噪聲不確定度的計算方法。 噪聲不確定度是指測量的不確定度，這一不確定性是由于在測量過程中存在噪聲干擾，這一干擾會影響精確度。

另外，您的設備可能有多個精度表，使用哪個精度表取決于您是查找模擬輸入的精確度、模擬輸出的精確度以及您是否啟用了濾波器。
