專門為測量儀表設計使用的特殊變壓器稱為儀用互感器，通常簡稱互感器。采用互感器的目的是使測量儀表與高壓電路分開，以便保證設備和工作人員的安全，擴大測量儀表的量程。

　　因為電力系統存在高電壓、大電流（即使低壓也存在大電流），而電氣儀表、計量器具、繼電器、控制元件等都是低電壓、小電流，都不能承受高電壓、大電流，必須將它們變為儀表能承受的電壓和電流，這就要用儀用互感器。根據用途的不同，互感器可以劃分為以下兩類：電壓互感器、電流互感器。

?????? 電流互感器

　　電流互感器，它將高電壓的一次大電流或低壓的一次大電流變成標準的二次電流5A，供測量儀表、繼電保護、自動控制等的電流元件用。用電流變比表示，如50/5A，100/5A，可根據需要，可到幾千/5A。以50/5A為例，即當線路一次電流為50A時，輸入儀表的電流為5A，以此類推。

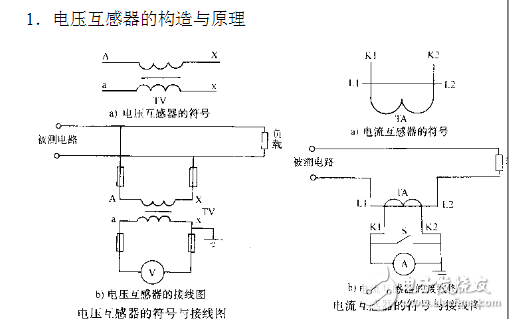

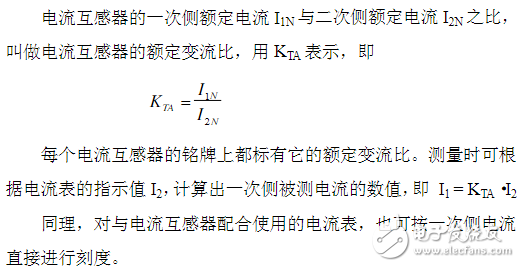

　　電流互感器的構造與原理電流互感器實際上是一個降流變壓器，能把一次側的大電流變換成二次側的小電流。使用時，將一次側與被測電路串聯，二次側與電流表串聯。

　　由于電流表的內阻一般都很小，所以電流互感器在正常工作狀態時，接近于變壓器的短路狀態。

　　電流互感器的正確使用

　　（1）要正確接線。將電流互感器的一次側與被測電路串聯，二次側與電流表（或儀表的電流線圈）串聯。

　　（2）電流互感器的二次側在運行中絕對不允許開路。因此，在電流互感器的二次側回路中嚴禁加裝熔斷器。

　　（3）電流互感器的鐵心和二次側的一端必須可靠接地，以確保人身和設備的安全。

　　（4）接在同一互感器上的儀表不能太多，否則接在二次側的儀表消耗的功率將超過互感器二次側的額定功率，會使測量誤差增大。

????????? 電壓互感器

　　電壓互感器，它將高電壓變成標準的二次電100V，供測量儀表、繼電保護、自動控制等的電流元件用。用電壓比表示，如10000/100V，35000/100V等，以35000/100V為例，當一次電壓為35000V時，輸入儀表的電壓為100V，實現了對高電壓的測量、應用。可根據一次電壓制造成各種電壓等級的標準電壓互感器供電力部門、各單位選用。

　　電壓互感器實際上就是一個降壓變壓器，能將一次側的高電壓變換成二次側的低電壓，其一次側的匝數遠多于二次側匝數。由于電壓表的內阻都很大，所以電壓互感器的正常工作狀態接近于變壓器的開路狀態。

　　注意：在實際測量中，為測量方便，對與電壓互感器配合使用的電壓表，常按一次側電壓進行刻度。2．電壓互感器的正確使用（1）要正確接線。將電壓互感器的一次側與被測電路并聯，二次側與電壓表（或儀表的電壓線圈）并聯。注意：對某些轉動力矩與電流方向有關的儀表（如功率表、電能表等）與電壓互感器連接時還要注意極性，極性接反會導致儀表指針反轉。（2）電壓互感器的一次側、二次側在運行中絕對不允許短路。（3）電壓互感器的鐵心和二次側的一端必須可靠接地，以防止絕緣損壞時，一次側的高壓電竄人低壓端，危及人身和設備的安全。
