74hc164是串行輸入，并行輸出接口器件，可用在單向的并行輸出/并行地址鎖存等。 74hc164因?yàn)閮r(jià)格便宜，容易使用特別適合使用在在需要用到數碼管顯示IO口又比較緊張的電子產品中.

　　使用方法：

　　在實際應用中驅動數碼管常用的方式分動態掃描和靜態驅動。動態掃描方式需要x+y個IO（x*y個數碼管的情況，一般x=8，y=位數）這種方法很浪費MPU的IO端口對于2051等20腳的芯片就很難實現。靜態顯示驅動法，即是指每一個LED燈分別對應一個獨立的IO驅動口，這種方法適用較少LED的驅動，不適合數碼管驅動。

　　通過查看164的規格書發現，164輸出高電平電流比輸出低電平電流要小，亦稱灌電流大，扇出電流弱，所以適合選用共陽數碼管

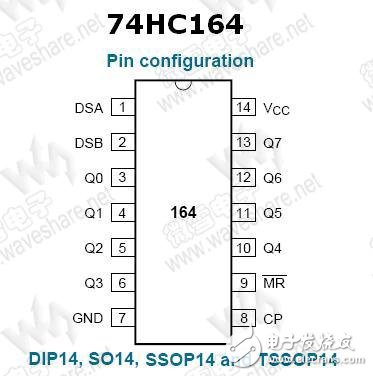

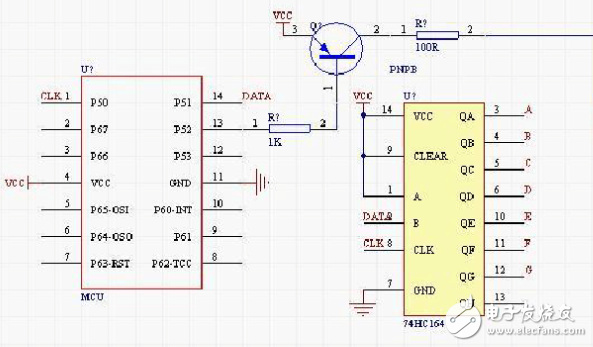

　　用義隆的EM78P153作為控制芯片，P50作為CLK時鐘信號，注意平時數據不傳輸時，時鐘信號是不發送的應一直保持低電平或者高電平，數據需要傳輸?shù)臅r(shí)候才輸出時鐘信號^_^ ，繼續P51作為移位數據輸出端，接到74HC164的B端，A端接高電平，當然也可以AB端短路，然后連接到DATA移位數據端，P52作為數碼管的選通信號（也可以叫消隱^_^）， 作用是使數據傳輸過程暫時關閉顯示，以免顯示出不需要的數據，原因是應為164不帶鎖存功能，數據傳輸過程是一位一位的向高位移位輸出的，所以要等數據全部移入后才打開始點亮數碼管。

　　任務是： 顯示0-9 每秒+1 ，到9后又返回0，一直循環顯示。

　　流程圖：

　　1. 顯示部分：

　　將需要顯示的數值送入A ==》查表求得顯示段碼==》將段碼逐位移入164==》8位移完后點亮數碼管==》延時==》返回第一步執行

　　2. 中斷部分：

　　進入中斷==》保存現場==》重置TCC==》夠1秒鐘將需要顯示的數據+1，并重置，不夠就退出;

　　根據以上要求就開始寫代碼調試了，要注意一點，數據移位時一定要記得高位在前，否則會顯示錯誤。　　

　　源程序：

　　中斷部分：

　　;;;;;;;;;;中斷;;;;;;;;

　　INTPUT：

　　MOV TEMPA， A;

　　var cpro_id = “u2845472”;

　　MOV A，@130;

　　MOV TCC，A;

255-130=125

　　CLR RF;

　　;;;;;此處填寫250Us處理程序BS WKREG，T500US;;;;;;;;;;;;;;;;;;;;;;;;;

　　DJZ R1MS

　　JMP INTEXT;

　　MOV A，@4

　　MOV R1MS，A;重置

　　BS WKREG，T1MS

　　;;;;;;;此處填寫1ms處理程序;;;;;;;;;;;;;;;;;;;;;;;;;;

　　DJZ R20MS

　　JMP INTEXT;

　　MOV A，@20

　　MOV R20MS，A;重置

　　;;;此處填寫1秒處理程序BS WKREG，T20MS;;;;;;;;;;;;;;

　　DJZ R1S

　　JMP INTEXT;

　　MOV A，@50

　　MOV R1S，A;

　　;;;;;;;;;

　　INC NUMBER

　　MOV A，NUMBER

　　SUB A，@10

　　JBS SR，2

　　JMP INTEXT

　　MOV A，@0

　　MOV NUMBER，A

　　INTEXT：

　　MOV A，TEMPA;

　　RETI;;;;;;;;;;;;;;;;;;;;;
