下面是關于74ls00的應用電路圖

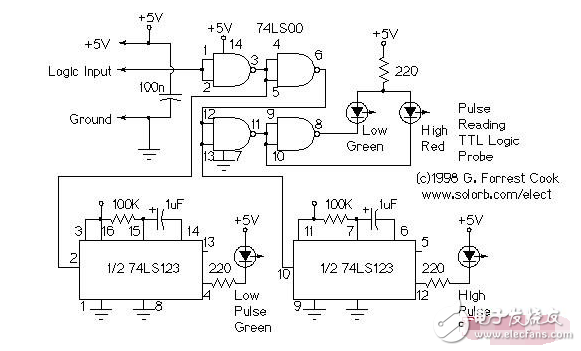

圖1邏輯探針電路
圖2方波發生器電路
采用與非門集成電路74LS00組成的方波發生器電路
所示是一種采用與非門集成電路74LSOO組成的方波發生器電路。其中與非門1、2與外界
RC時間常數元件組成振蕩電路,與非門3為緩沖輸出級。只要改變C的容量,便可獲得不同頻率的方波輸出。
圖3 自動電子開關電路

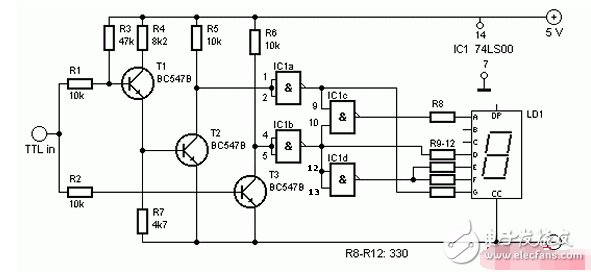

圖4邏輯電平數字信號電路圖

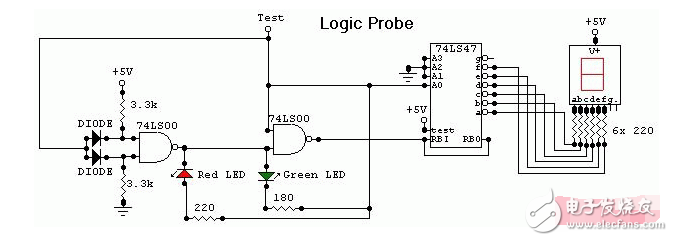

圖5 邏輯探針電路
