? ? ? ? 6N137光耦合器是用于單通道的高速光耦合器，具有溫度、電流和電壓補償功能，高的輸入輸出隔離。具有可單向傳遞信息、通頻帶寬、寄生反饋小、消噪能力強、抗電磁干擾性能好等特點，因而無論在數字電路還是在模擬電路中均得到了越來越廣泛的應用，并且還具有有體積小、耦合密切、驅動功率小、動作速度快、工作溫度范圍寬等特點。

? ? ?6n137作用

　　A、在開關電路中，往往要求控制電路和開關之間要有很好的電隔離，對于一般的電子開關來說是很難做到的，但用它卻很容易實現，所以6n137具有電隔離作用。

　　B、用于雙穩態輸出電路，由于可以把發光二極管分別串入兩管發射極回路，可有效地解決輸出與負載隔離地問題。

　　C、構成各種邏輯電路，由于其抗干擾性能和隔離性能比晶體管好，因此，由它構成的邏輯電路更可靠。

　　D、應用于數字電路，可以將脈沖信號進行放大。

　　E、應用于高壓控制，取代變壓器，代替觸點繼電器以及用于A/D電路等多種場合。

　　所以，6n137具有抗干擾、電隔離、信號放大等重要作用。

?

6n137工作原理

由信號陰陽兩級輸入，發光二極管發光，經片內光通道傳到光敏二極管，反向偏置的光敏管光照后導通，經電流-電壓轉換后送到與門的一個輸入端，與門的另一個輸入為使能端，當使能端為高時與門輸出高電平，經輸出三極管反向后光電隔離器輸出低電平。當輸入信號電流小于觸發閾值或使能端為低時，輸出高電平，但這個邏輯高是集電極開路的，可針對接收電路加上拉電阻或電壓調整電路。

光耦el6n137

　　el6n137是億光（EVERLIGHT）電子的一種芯片6n137，億光電子創立于1983年，地址：***新北市樹林區中華路6-8號，以超過三十三年以上于LED產業的深厚實力，整合專業研發、業務及市場團隊，以客戶需求為導向，就其各種不同的應用提供完整全方位的解決方案。公司官網：www.everlight.com。

? ? ? ? 關于億光6n137的參數與電路。

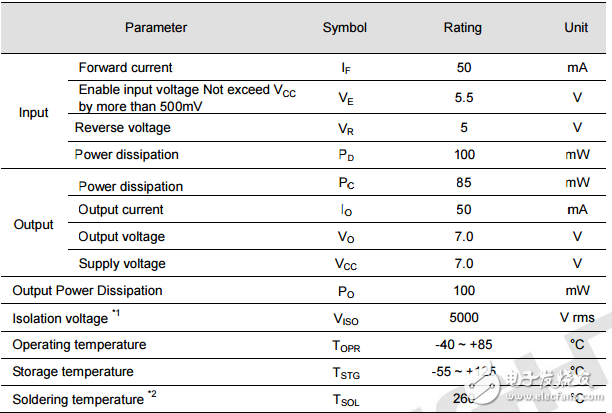

? ? ? ? 絕對最大額定值（Ta = 25℃）。：

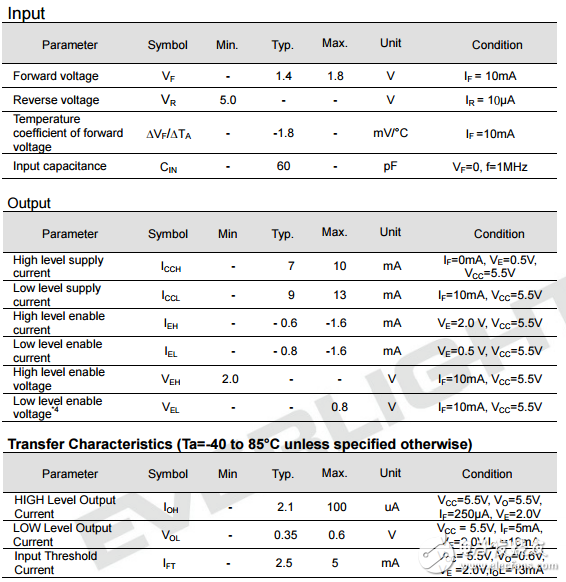

　　電氣特性（Ta= 40至85°C除非另有說明）：

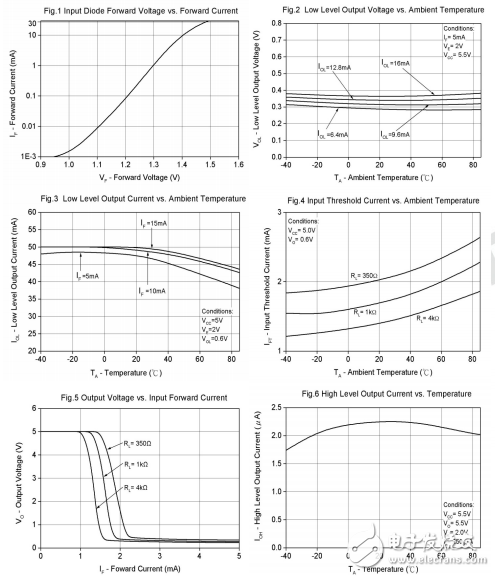

　　典型的電光特性曲線：

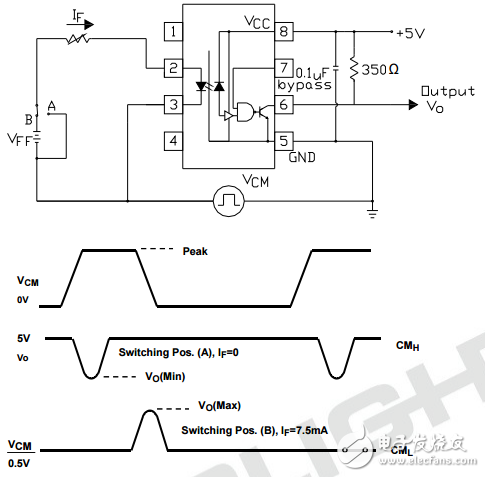

　　測試電路的共模瞬態抗擾度：

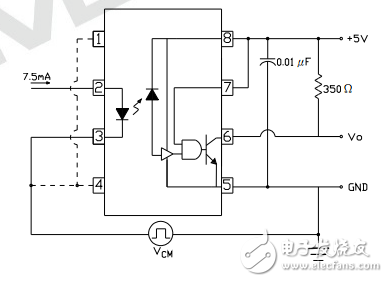

　　對于el2611家庭高CMR推薦驅動電路：

??
