直流電機（direct current machine）是指能將直流電能轉換成機械能（直流電動機）或?qū)C(jī)械能轉換成直流電能（直流發電機）的旋轉電機。它是能實現直流電能和機械能互相轉換的電機。當它作電動機運行時是直流電動機，將電能轉換為機械能；作發電機運行時是直流發電機，將機械能轉換為電能。

　　直流發電機是把機械能轉化為直流電能的機器。它主要作為直流電動機、電解、電鍍、電冶煉、充電及交流發電機的勵磁等所需的直流電機。雖然在需要直流電的地方，也用電力整流元件，把交流電變成直流電，但從使用方便、運行的可靠性及某些工作性能方面來看，交流電整流還不能和直流發電機相比。

　　直流電機的工作原理

　　直流發電機的工作原理就是把電樞線圈中感應的交變電動勢，靠換向器配合電刷的換向作用，使之從電刷端引出時變?yōu)橹绷麟妱?dòng)勢的原理。感應電動勢的方向按右手定則確定（磁感線指向手心，大拇指指向?qū)w運動方向，其他四指的指向就是導體中感應電動勢的方向。）

　　導體受力的方向用左手定則確定。這一對電磁力形成了作用于電樞一個力矩，這個力矩在旋轉電機里稱為電磁轉矩，轉矩的方向是逆時針?lè)较颍髨D使電樞逆時針?lè)较蜣D(zhuǎn)動。如果此電磁轉矩能夠克服電樞上的阻轉矩（例如由摩擦引起的阻轉矩以及其它負載轉矩），電樞就能按逆時針?lè)较蛐D(zhuǎn)起來。

　　當電樞轉了180°后，導體 cd轉到 N極下，導體ab轉到S極下時，由于直流電源供給的電流方向不變，仍從電刷 A流入，經導體cd 、ab 后，從電刷B流出。這時導體cd 受力方向變?yōu)閺挠蚁蜃螅瑢?dǎo)體ab 受力方向是從左向右，產生的電磁轉矩的方向仍為逆時針?lè)较颉?/p>

　　因此，電樞一經轉動，由于換向器配合電刷對電流的換向作用，直流電流交替地由導體 ab和cd 流入，使線圈邊只要處于N 極下，其中通過電流的方向總是由電刷A 流入的方向，而在S 極下時，總是從電刷 B流出的方向。這就保證了每個極下線圈邊中的電流始終是一個方向，從而形成一種方向不變的轉矩，使電動機能連續地旋轉。這就是直流電動機的工作原理。

　　直流發電機工作原理

　　直流發電機是機械能轉換為直流電能的電氣設備。

　　如何轉換？分以下步驟說明：

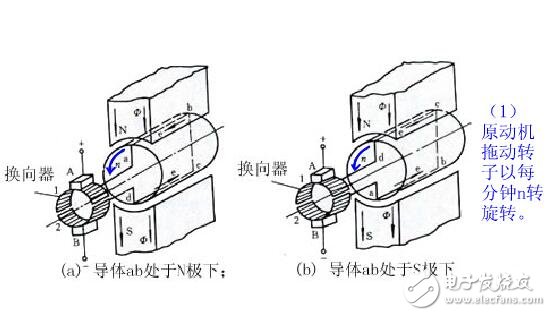

　　設原動機拖動轉子以每分轉n轉轉動；

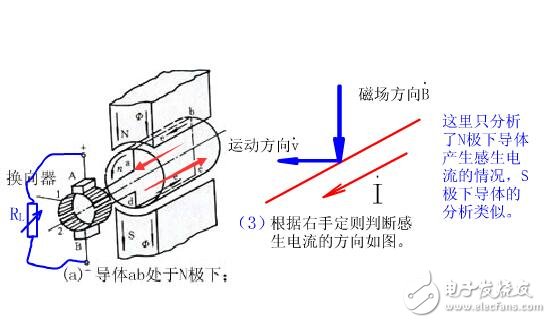

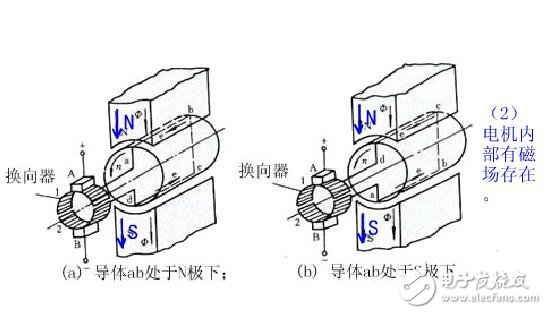

　　電機內部的固定部分要有磁場。這個磁場可以是如圖示的磁鐵也可以是磁極鐵心上繞套線圈，再通過直流電產生磁場。其中 If 稱之為勵磁電流。這種線圈每個磁極上有一個，也就是，電機有幾個磁極就有幾個勵磁線圈，這幾個線圈串聯（或并聯）起來就構成了勵磁繞組。這里要注意各線圈通過電流的方向不可出錯。在以上條件下環外導體將感應電勢，其大小與磁通密度 B 、導體的有效長度 l 和導體切割磁場速度 v 三者的乘積成正比，其方向用右手定則判斷。

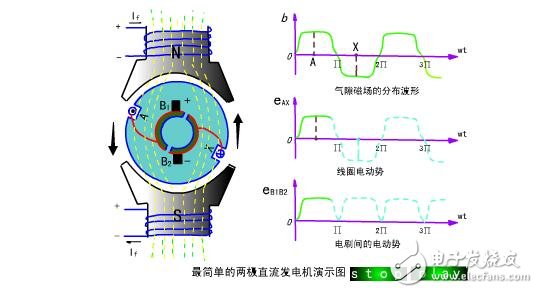

　　但是要注意某一根轉子導體的電勢性質是交流電。而經電刷輸出的電動勢確是直流電了。這便是直流發電機的工作原理。如下畫演示：

　　直流電動機的工作原理

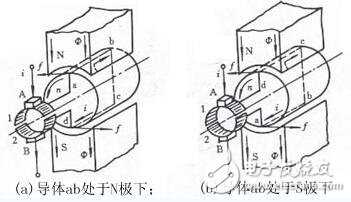

　　直流電動機的原理圖

　　對上一頁所示的直流電機，如果去掉原動機，并給兩個電刷加上直流電源，如上圖所示，則有直流電流從電刷 A 流入，經過線圈abcd，從電刷 B 流出，根據電磁力定律，載流導體ab和cd收到電磁力的作用，其方向可由左手定則判定，兩段導體受到的力形成了一個轉矩，使得轉子逆時針轉動。如果轉子轉到如上圖所示的位置，電刷 A 和換向片2接觸，電刷 B 和換向片1接觸，直流電流從電刷 A 流入，在線圈中的流動方向是dcba，從電刷 B 流出。

　　此時載流導體ab和cd受到電磁力的作用方向同樣可由左手定則判定，它們產生的轉矩仍然使得轉子逆時針轉動。這就是直流電動機的工作原理。外加的電源是直流的，但由于電刷和換向片的作用，在線圈中流過的電流是交流的，其產生的轉矩的方向卻是不變的。

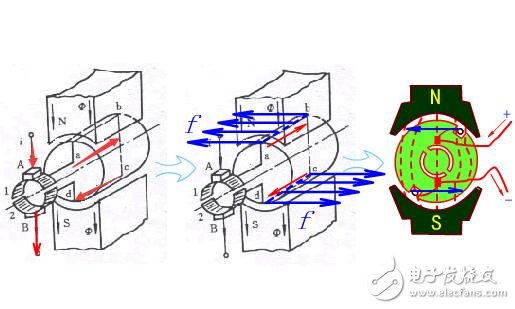

　　實用中的直流電動機轉子上的繞組也不是由一個線圈構成，同樣是由多個線圈連接而成，以減少電動機電磁轉矩的波動，繞組形式同發電機。如下畫演示：

　　將直流電動機的工作原理歸結如下：

　　將直流電源通過電刷接通電樞繞組，使電樞導體有電流流過。

　　電機內部有磁場存在。

　　載流的轉子（即電樞）導體將受到電磁力 f 的作用 f=Blia （左手定則）

　　所有導體產生的電磁力作用于轉子，使轉子以n（轉/分）旋轉，以便拖動機械負載。

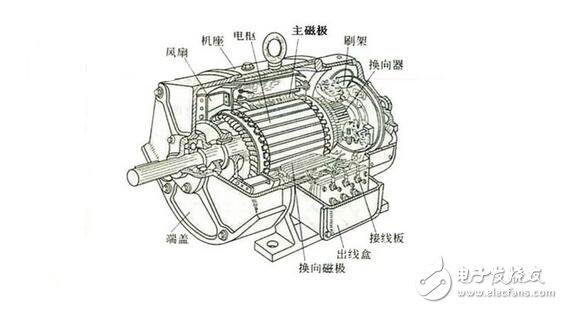

　　直流電機的結構組成

　　直流電機由定子和轉子兩部分組成，其間有一定的氣隙。其構造的主要特點是具有一個帶換向器的電樞。直流電機的定子由機座、主磁極、換向磁極、前后端蓋和刷架等部件組成。其中主磁極是產生直流電機氣隙磁場的主要部件，由永磁體或帶有直流勵磁繞組的疊片鐵心構成。直流電機的轉子則由電樞、換向器（又稱整流子）和轉軸等部件構成。其中電樞由電樞鐵心和電樞繞組兩部分組成。電樞鐵心由硅鋼片疊成，在其外圓處均勻分布著齒槽，電樞繞組則嵌置于這些槽中。換向器是一種機械整流部件。由換向片疊成圓筒形后，以金屬夾件或塑料成型為一個整體。各換向片間互相絕緣。換向器質量對運行可靠性有很大影響。

　　直流電機的結構應由定子和轉子兩大部分組成。直流電機運行時靜止不動的部分稱為定子，定子的主要作用是產生磁場，由機座、主磁極、換向極、端蓋、軸承和電刷裝置等組成。運行時轉動的部分稱為轉子，其主要作用是產生電磁轉矩和感應電動勢，是直流電機進行能量轉換的樞紐，所以通常又稱為電樞，由轉軸、電樞鐵心、電樞繞組、換向器和風扇等組成。

　　定子

　　（1）主磁極

　　主磁極的作用是產生氣隙磁場。主磁極由主磁極鐵心和勵磁繞組兩部分組成。鐵心一般用0.5mm～1.5mm厚的硅鋼板沖片疊壓鉚緊而成，分為極身和極靴兩部分，上面套勵磁繞組的部分稱為極身，下面擴寬的部分稱為極靴，極靴寬于極身，既可以調整氣隙中磁場的分布，又便于固定勵磁繞組。勵磁繞組用絕緣銅線繞制而成，套在主磁極鐵心上。整個主磁極用螺釘固定在機座上，

　　（2）換向極

　　換向極的作用是改善換向，減小電機運行時電刷與換向器之間可能產生的換向火花，一般裝在兩個相鄰主磁極之間，由換向極鐵心和換向極繞組組成。換向極繞組用絕緣導線繞制而成，套在換向極鐵心上，換向極的數目與主磁極相等。

　　（3）機座

　　電機定子的外殼稱為機座。機座的作用有兩個：

　　一是用來固定主磁極、換向極和端蓋，并起整個電機的支撐和固定作用；

　　二是機座本身也是磁路的一部分，借以構成磁極之間磁的通路，磁通通過的部分稱為磁軛。為保證機座具有足夠的機械強度和良好的導磁性能，一般為鑄鋼件或由鋼板焊接而成。

　　（4）電刷裝置

　　電刷裝置是用來引入或引出直流電壓和直流電流的。電刷裝置由電刷、刷握、刷桿和刷桿座等組成。電刷放在刷握內，用彈簧壓緊，使電刷與換向器之間有良好的滑動接觸，刷握固定在刷桿上，刷桿裝在圓環形的刷桿座上，相互之間必須絕緣。刷桿座裝在端蓋或軸承內蓋上，圓周位置可以調整，調好以后加以固定。

　　轉子

　　（1）電樞鐵心

　　電樞鐵心是主磁路的主要部分，同時用以嵌放電樞繞組。一般電樞鐵心采用由0.5mm厚的硅鋼片沖制而成的沖片疊壓而成，以降低電機運行時電樞鐵心中產生的渦流損耗和磁滯損耗。疊成的鐵心固定在轉軸或轉子支架上。鐵心的外圓開有電樞槽，槽內嵌放電樞繞組。

　　（2）電樞繞組

　　電樞繞組的作用是產生電磁轉矩和感應電動勢，是直流電機進行能量變換的關鍵部件，所以叫電樞。它是由許多線圈（以下稱元件）按一定規律連接而成，線圈采用高強度漆包線或玻璃絲包扁銅線繞成，不同線圈的線圈邊分上下兩層嵌放在電樞槽中，線圈與鐵心之間以及上、下兩層線圈邊之間都必須妥善絕緣。為防止離心力將線圈邊甩出槽外，槽口用槽楔固定。線圈伸出槽外的端接部分用熱固性無緯玻璃帶進行綁扎。

　　（3）換向器

　　在直流電動機中，換向器配以電刷，能將外加直流電源轉換為電樞線圈中的交變電流，使電磁轉矩的方向恒定不變；在直流發電機中，換向器配以電刷，能將電樞線圈中感應產生的交變電動勢轉換為正、負電刷上引出的直流電動勢。換向器是由許多換向片組成的圓柱體，換向片之間用云母片絕緣。

　　（4）轉軸

　　轉軸起轉子旋轉的支撐作用，需有一定的機械強度和剛度，一般用圓鋼加工而成。
