串聯反饋與并聯反饋的區別：在于基本放大電路的輸入回路與反饋網絡的連接方式不同。

判斷方法一：

若反饋信號為電壓量，與輸入電壓求差而獲得凈輸入電壓，則為串聯反饋；若反饋信號電流量，與輸入電流求差獲得凈輸入電流，則為并聯反饋。

判別方法二：

并聯反饋：反饋信號與輸入信號在同一節點引入，或是并接在放大器的同一個輸入端上。

串聯反饋：反饋信號和輸入信號不在同一節點引入或反饋信號和輸入信號加在放大器的不同輸入端上。

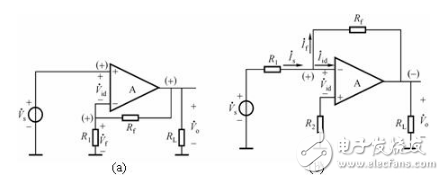

在如下圖所示兩電路中，集成運放的凈輸入電壓

故它們均引入了串聯反饋。

應用實例

在如下圖所示兩電路中，集成運放的凈輸入電流

故它們均引入了并聯反饋。

在電壓負反饋電路中，反饋量取自輸出電壓，并與之成比例；在電流負反饋電路中，反饋量取自輸出電流，并與之成比例。

判斷方法：令負反饋放大電路的輸出電壓uO為零，若反饋量也隨之為零，則說明引入了電壓負反饋；若反饋量依然存在，則說明電路中引入了電流負反饋。

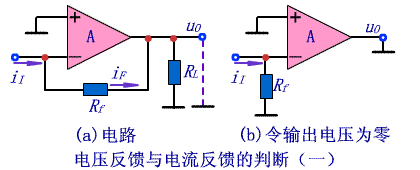

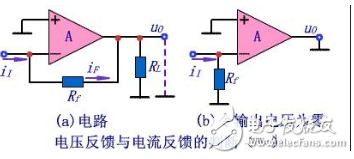

如下圖所示電路中引入了交流負反饋，輸入電流iI與反饋電流iF如圖中所標注。令輸出電壓uO=0，即將集成運放的輸出端接地，便得到圖所示電路。此時，雖然反饋電阻Rf中仍有電流，但那是輸入電流iI作用的結果，而因?yàn)檩敵鰑O為零，所以它在Rf中產生的電流（即反饋電流）也必然為零，故電路中引入的是電壓反饋。

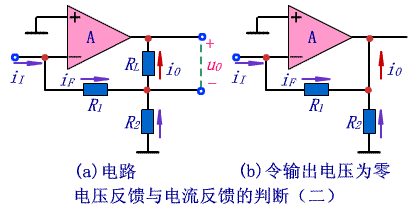

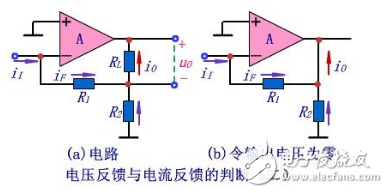

如下圖所示電路中引入了交流負反饋，各支路電流如圖中所標注。令輸出電壓uO=0，即將負載電阻RL兩端短路，得到如圖所示電路。因?yàn)檩敵鲭娏鱥O僅受集成運放輸入信號的控制，即使RL短路，iO并不為零；又因?yàn)榉答侂娏鱥F與iO的關系不變?yōu)?/p>

，

說明反饋量依然存在，故電路中引入的是電流反饋。

注意：在判斷電壓反饋與電流反饋時，反饋量僅僅決定于輸出量，而由輸入量直接作用所產生的電流（電壓）不是反饋量。

若反饋量與輸入量以串聯方式相連，即反饋量與輸入量連到放大電路的兩個不同的輸入端，則可表示為電壓串聯比較求和，即為串聯反饋。若反饋量與輸入量以并聯方式相連，即反饋量與輸入量連到放大電路的同一個輸入端，則可表示為電流并聯比較求和，即為并聯反饋。

從概念上說，如果反饋量與輸入量均為電壓，凈輸入量可表示為，則為串聯反饋；反之，如果反饋量與輸入量均為電流，凈輸入量表示為，則為并聯反饋。實際應用時，根據反饋量與輸入量的連接方式不難區分串聯反饋與并聯反饋。若反饋量與輸入量以串聯方式相連，即反饋量與輸入量連到放大電路的兩個不同的輸入端，則可表示為電壓串聯比較求和，即為串聯反饋。若反饋量與輸入量以并聯方式相連，即反饋量與輸入量連到放大電路的同一個輸入端，則可表示為電流并聯比較求和，即為并聯反饋。對于運算放大器構成的反饋電路，運放的同相輸入端和反相輸入端是兩個輸入端；對于三極管組成的放大電路來說，三極管的基極和發射極是兩個輸入端；對于差分放大電路來說，兩個基極b1、b2是兩個輸入端。 ? ? ? ? ? ? ? ??

?

圖1 串聯反饋與并聯反饋的判斷

如圖1（a），信號加在運放的同相輸入端，反饋接到運放的反相輸入端，所以是串聯反饋；

圖1（b），信號加在運放的同相輸入端，反饋也接到運放的同相輸入端，所以是并聯反饋；

圖1（c），信號加在差分放大電路的基極b1，反饋接到差分放大電路的基極b2，所以是串聯反饋。

將凈輸入量和增益聯系起來，由閉環增益對正負反饋的定義推出正負反饋下凈輸入量的變化，得出兩者是一致的結果。

根據凈輸入量的增減來判斷正負反饋：反饋后使凈輸入量減小的反饋為負反饋；反饋后使凈輸入量增大的反饋為正反饋。而根據閉環增益的增減來判斷正負反饋：當時，，為負反饋；當時，，為正反饋。這兩種說法其實是一致的。因?yàn)椋?/p>

凈輸入量：，即：

所以， --------------- ①

由式1可知，當時， 輸入量減小，而按閉環增益表達式，所以均確認為負反饋。反之，當時，，凈輸入量增大，所以均確認為正反饋?？梢姼鶕?jù)凈輸入量的變化來判斷正負反饋和根據閉環增益的變化來判斷正負反饋其實是一致的。

若反饋量與輸出電壓成正比則為電壓反饋；若反饋量與輸出電流成正比則為電流反饋。通?？梢圆捎秘?fù)載短路法來判斷。

從概念上說，若反饋量與輸出電壓（有時不一定是輸出電壓，而是取樣處的電壓）成正比則為電壓反饋；若反饋量與輸出電流（有時不一定是輸出電流，而是取樣處的電流）成正比則為電流反饋。在判斷電壓反饋和電流反饋時，除了上述方法外，也可以采用負載短路法。負載短路法實際上是一種反向推理法，假設將放大電路的負載電阻RL短路（此時，），若輸入回路中仍然存在反饋量，即，則為電流反饋；若輸入回路中已不存在反饋，即則為電壓反饋。

判斷電壓反饋和電流反饋更直觀的方法是根據負載電阻與反饋網絡的連接方式來區分電壓反饋與電流反饋。將負載電阻與反饋網絡看作雙端網絡（在反饋放大電路中其中一端通常為公共接地端），若負載電阻與反饋網絡并聯，則反饋量對輸出電壓采樣，為電壓反饋。否則，反饋量無法直接對輸出電壓進行采樣，則只能對輸出電流進行采樣，即為電流反饋。

電壓負反饋可以穩定輸出電壓；而電流負反饋則可以穩定輸出電流。區分電壓反饋與電流反饋只有在負載電阻RL變動時才有意義。如果RL固定不變，因輸出電壓與輸出電流成正比，所以，在穩定輸出電壓的同時也必然穩定輸出電流，反之亦然，二者效果相同。但是當負載電阻RL改變時，二者的效果則完全不同，電壓負反饋在穩定輸出電壓時，輸出電流將更不穩定；而電流負反饋在穩定輸出電流時，輸出電壓將更不穩定。

?

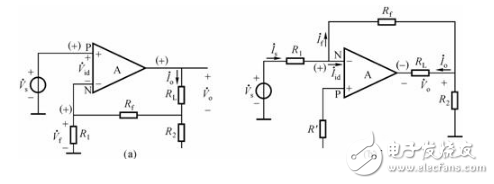

圖1 電壓反饋與電流反饋的判斷

如圖1（a），反饋電壓，反饋量與輸出電壓成正比，故為電壓反饋。

圖1（a），反饋電壓，反饋量與輸出電流成正比，故為電流反饋。

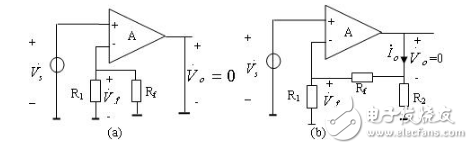

圖1 （b），反饋電流，反饋量與輸出電流成正比，故為電流反饋。也可用負載短路法來判斷，如圖1（a）中，將RL短路時（此時，），如圖2（a）所示。由于輸入回路中不存在反饋（），所以圖5（a）電路為電壓反饋。將圖1（a） 中RL短路時（此時，，如圖2（b）所示，輸入回路中仍然存在反饋量（），說明反饋對輸出電流取樣，所以圖1（a）電路應為電流反饋。

?

圖2 負載短路法判斷電壓反饋與電流反饋
