二運放組成的鋸齒波發生器

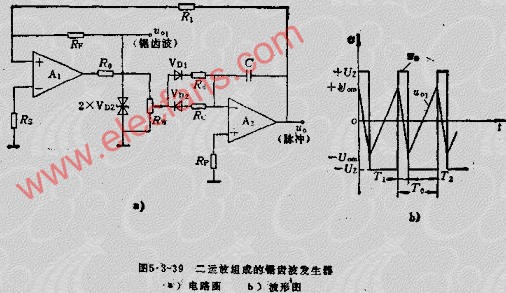

二運放組成的鋸齒波發生器如圖5.3-39A所示。
電路是在二運放組成的三角波發生器（請參見本站 二運放組成的三角波發生器）的基礎上，使積分器的充、放電時間常數不等，而得到鋸齒波。為此，將二運放組成的三角波發生器電路中的R換成電阻RC和RD及兩個二極管VD1、VD2組成的非線性電阻網絡，即構成鋸齒發生器波形圖5.3-39B中各參數為
