文氏電橋振蕩電路

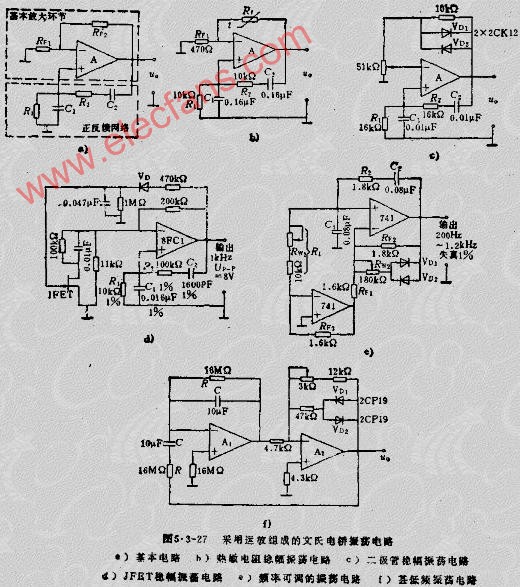

圖5.3-27A示出了一個用運放和文氏電橋組成的基本振蕩電路。

運放A和負反饋回路電阻RF1、RF2組成基本放大環節，正反饋網絡由文氏電橋兩臂R1、C1和R2、C2組成。電路工作原理圖同5.3-23。振蕩條件和振蕩頻率分別為實際應用中，

一般講，文氏電橋振蕩電路所產生的正弦波優于移相式電路。獲得20HZ~50KHZ的正弦波常采用文氏電橋振蕩電路。

從理論上講，滿足振蕩條件后，振蕩幅值可固定在某一定值上。但由于溫度等環境條件的變化，會使振蕩條件遭受破壞，電路不是停振就是振蕩波形嚴重失真，所以，基本文氏電橋振蕩電路要達到實用目的，還必須采用自動穩幅措施。

圖5.3-27B是熱敏電阻自動穩幅的振蕩電路。電路用具有負溫度系數的熱敏電阻R1代替圖5.3-27A電路中負反饋回路電阻RF2。其工作原理是：當振幅增大時，流過RT的電流增大，溫度升高，RT值隨之而減小，使負反饋深度加深，從而達到穩幅目的。

圖5.3-27為二極管自動穩幅振蕩電路，電路利用二極管的非線性，在UO幅度增大時，其正向電阻減小，從而使負反饋深度加深，迫使UO幅度減小，以此達到穩幅目的，這種電路的輸出阻抗比較大，故后面應接緩沖級或輸入阻抗較高的電路。

圖5.3-27D是應用JFET（結型場效應管）作為可變電阻進行穩幅的文氏電橋振蕩電路，通常JFET處于導通狀態，當輸出電壓幅度增大時，經二極管CD整流的電壓增大，JFET反偏增大，其漏源間電阻變大，負反饋量增大，從而起到穩幅作用。該電路的振蕩頻率為1KHZ，輸出幅度UP-P=8V。

從基本文氏電橋振蕩電路的振幅條件式5.3-1）可以看出，若要對其頻率進行調節而又不破壞振蕩的振幅條件，則必須對正反饋回路中的兩只電阻R1、R2或兩只電容C1、C2按比例進行同步調節，這使調節很不方便。采用圖5.3-27E電路，則只需改變一只電阻（R1）的阻值就能實現頻率的調節。經分析，當取RF1=RF2=RF3=R2=R及C1=C2=C時，電路振蕩的振幅條件和工作頻率分別為

式（5.3-2）表明，無論R1及R取何值，圖5.3-27E電路總可以滿足振蕩的振幅條件，且F0隨R1變化。這樣就可以通過調節R1的阻值改變F0，而又不破壞振幅條件，使頻率調節十分方便。電路中電位器RW2和二極管VD1、VD2組成自動穩幅電路。

圖5.3-27F為一甚低頻橋式振蕩電路。在一般的RC橋式電路中，并聯的RC網絡和運算放大器的輸入端是并聯的，礙于輸入阻抗的影響，不能取過大R值；在這里，RC并聯網作為A1的反饋回路，這大大增大了從RC并聯網絡看過去的阻抗，故而可以選用較大的R值，這樣一來，對A1而言，它的增益為1，為滿足零相移條件，需附加反相放大呂A2，A2的增益應在3左右。按圖中所標的數值，電路的工作頻率低達0.001HZ，其輸出正弦波的非線性失真約為0.3%，是相當小的。
