什么是晶振？

　　晶振是石英振蕩器的簡稱，英文名為Crystal，它是時鐘電路中最重要的部件，它的主要作用是向顯卡、網卡、主板等配件的各部分提供基準頻率，它就像個標尺，工作頻率不穩定會造成相關設備工作頻率不穩定，自然容易出現問題。 晶振還有個作用是在電路產生震蕩電流，發出時鐘信號。

　　晶振是晶體振蕩器的簡稱。它用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器（VCO）。

　　晶振在數字電路的基本作用是提供一個時序控制的標準時刻。數字電路的工作是根據電路設計，在某個時刻專門完成特定的任務，如果沒有一個時序控制的標準時刻，整個數字電路就會成為“聾子”，不知道什么時刻該做什么事情了。

　　晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

　　晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。

　　電路中，為了得到交流信號，可以用RC、LC諧振電路取得，但這些電路的振蕩頻率并不穩定。在要求得到高穩定頻率的電路中，必須使用石英晶體振蕩電路。石英晶體具有高品質因數，振蕩電路采用了恒溫、穩壓等方式以后，振蕩頻率穩定度可以達到10^（-9）至10^（-11）。廣泛應用在通訊、時鐘、手表、計算機……需要高穩定信號的場合。

　　石英晶振不分正負極， 外殼是地線，其兩條不分正負

?

　　晶振的原理及作用

　　晶振是電路中常用用的時鐘元件，全稱是叫晶體震蕩器，在單片機系統里晶振的作用非常大，他結合單片機內部的電路，產生單片機所必須的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的，晶振的提供的時鐘頻率越高，那單片機的運行速度也就越快。

　　晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器（VCO）。

　　晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

　　晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。

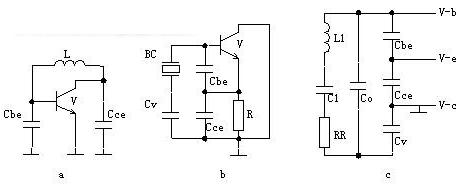

　　下面我就具體的介紹一下晶振的作用以及原理，晶振一般采用如圖1a的電容三端式（考畢茲） 交流等效振蕩電路；實際的晶振交流等效電路如圖1b，其中Cv是用來調節振蕩頻率，一般用變容二極管加上不同的反偏電壓來實現，這也是壓控作用的機理；把晶體的等效電路代替晶體后如圖1c。其中Co，C1，L1，RR是晶體的等效電路。

　　晶振電路圖

　　分析整個振蕩槽路可知，利用Cv來改變頻率是有限的：決定振蕩頻率的整個槽路電容C=Cbe，Cce，Cv三個電容串聯后和Co并聯再和C1串聯。可以看出：C1越小，Co越大，Cv變化時對整個槽路電容的作用就越小。因而能“壓控”的頻率范圍也越小。實際上，由于C1很小（1E-15量級），Co不能忽略（1E-12量級，幾PF）。所以，Cv變大時，降低槽路頻率的作用越來越小，Cv變小時，升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性，壓控范圍越大，非線性就越厲害；另一方面，分給振蕩的反饋電壓（Cbe上的電壓）卻越來越小，最后導致停振。通過晶振的原理圖你應該大致了解了晶振的作用以及工作過程了吧。采用泛音次數越高的晶振，其等效電容C1就越小；因此頻率的變化范圍也就越小。

　　微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路；RC（電阻、電容）振蕩器。一種是皮爾斯振蕩器配置，適用于晶振和陶瓷諧振槽路。另一種為簡單的分立RC振蕩器。

　　用萬用表測量晶體振蕩器是否工作的方法：測量兩個引腳電壓是否是芯片工作電壓的一半，比如工作電壓是51單片機的+5V則是否是2.5V左右。另外如果用鑷子碰晶體另外一個腳，這個電壓有明顯變化，證明是起振了的。

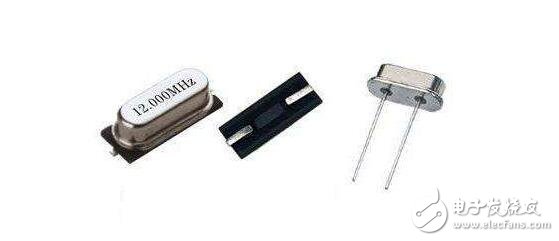

　　晶振的類型有SMD和DIP型，即貼片和插腳型 。

　　先說DIP：常用尺寸有HC-49U/T，HC-49S，UM-1，UM-5，這些都是MHZ單位的。

　　再說SMD：有0705，0603，0503，0302，這里面又分四個焊點和二個焊點的。不過越小越貴，而且很小的話，做不出頻率較高的晶振。

?

　　晶振在應用中的作用

　　晶振在應用具體起到的作用，微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路；RC（電阻、電容）振蕩器。一種是皮爾斯振蕩器配置，適用于晶振和陶瓷諧振槽路。另一種為簡單的分立RC振蕩器。基于晶振與陶瓷諧振槽路的振蕩器通常能提供非常高的初始精度和較低的溫度系數。RC振蕩器能夠快速啟動，成本也比較低，但通常在整個溫度和工作電源電壓范圍內精度較差，會在標稱輸出頻率的5%至50%范圍內變化。但其性能受環境條件和電路元件選擇的影響。需認真對待振蕩器電路的元件選擇和線路板布局。

　　在使用時，陶瓷諧振槽路和相應的負載電容必須根據特定的邏輯系列進行優化。具有高Q值的晶振對放大器的選擇并不敏感，但在過驅動時很容易產生頻率漂移（甚至可能損壞）。影響振蕩器工作的環境因素有：電磁干擾（EMI）、機械震動與沖擊、濕度和溫度。這些因素會增大輸出頻率的變化，增加不穩定性，并且在有些情況下，還會造成振蕩器停振。上述大部分問題都可以通過使用振蕩器模塊避免。這些模塊自帶振蕩器、提供低阻方波輸出，并且能夠在一定條件下保證運行。最常用的兩種類型是晶振模塊和集成RC振蕩器（硅振蕩器）。晶振模塊提供與分立晶振相同的精度。硅振蕩器的精度要比分立RC振蕩器高，多數情況下能夠提供與陶瓷諧振槽路相當的精度。

　　選擇振蕩器時還需要考慮功耗。分立振蕩器的功耗主要由反饋放大器的電源電流以及電路內部的電容值所決定。CMOS放大器功耗與工作頻率成正比，可以表示為功率耗散電容值。比如，HC04反相器門電路的功率耗散電容值是90pF。在4MHz、5V電源下工作時，相當于1.8mA的電源電流。再加上20pF的晶振負載電容，整個電源電流為2.2mA。陶瓷諧振槽路一般具有較大的負載電容，相應地也需要更多的電流。相比之下，晶振模塊一般需要電源電流為10mA ~60mA。硅振蕩器的電源電流取決于其類型與功能，范圍可以從低頻（固定）器件的幾個微安到可編程器件的幾個毫安。一種低功率的硅振蕩器，如MAX7375，工作在4MHz時只需不到2mA的電流。在特定的應用場合優化時鐘源需要綜合考慮以下一些因素：精度、成本、功耗以及環境需求。
