數據選擇器的定義及功能

　　數據選擇是指經過選擇，把多個通道的數據傳送到唯一的公共數據通道上去。實現數據選擇功能的邏輯電路稱為數據選擇器。它的作用相當于多個輸入的單刀多擲開關，其示意圖如下所示。

　　下面以4選1數據選擇器為例，說明工作原理及基本功能。其邏輯圖為：

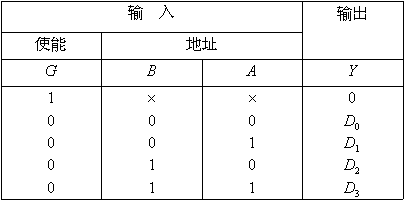

　　功能表為：

　　為了對４個數據源進行選擇，使用兩位地址碼BA產生４個地址信號。由BA等于00、01、10、11分別控制四個與門的開閉。顯然，任何時候BA只有一種可能的取值，所以只有一個與門打開，使對應的那一路數據通過，送達Ｙ端。輸入使能端Ｇ是低電平有效，當Ｇ＝１時，所有與門都被封鎖，無論地址碼是什么，Ｙ總是等于０；當Ｇ＝０時
，封鎖解除，由地址碼決定哪一個與門打開。
　　同樣原理，可以構成更多輸入通道的數據選擇器。被選數據源越多，所需地址碼的位數也越多，若地址輸入端為Ｎ，可選輸入通道數為2ⁿ。
