數據分配器

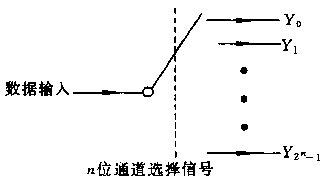

　　數據分配是將一個數據源來的數據根據需要送到多個不同的通道上去，實現數據分配功能的邏輯電路稱為數據分配器。它的作用相當于多個輸出的單刀多擲開關，其示意圖如圖所示。

　　數據分配器可以用唯一地址譯碼器實現。

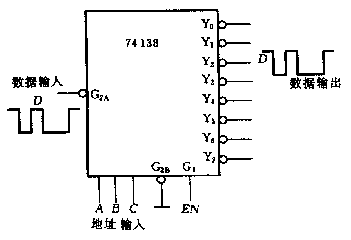

　　如用３線－８線譯碼器可以把一個數據信號分配到８個不同的通道上去。用74138作為數據分配器的邏輯原理圖如下：

　　將G_2B接低電平，G₁作為使能端，Ｃ，Ｂ和Ａ作為選擇通道地址輸入，G_2A作為數據輸入。例如，當G₁=1，CBA=010時，由74138的功能表可得：

　　而其余輸出端均為高電平。因此，當地址CBA=010時，只有輸出端Y₂得到與輸入相同的數據波形。74138譯碼器作為數據分配器的功能表如下所示。

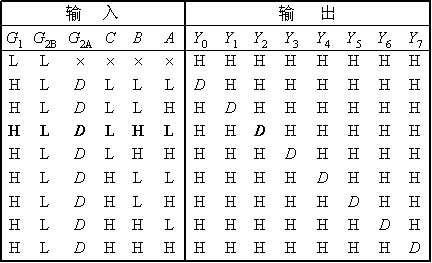

74138譯碼器作為數據分配器的功能表

　　數據分配器的用途比較多，比如用它將一臺PC機與多臺外部設備連接，將計算機的數據分送到外部設備中。它還可以與計數器結合組成脈沖分配器，用它與數據選擇器連接組成分時數據傳送系統。
