一、七段數字顯示器
1．七段半導體數碼顯示器
2．液晶顯示器

討論：常用顯示器件

二、七段顯示譯碼器
㈠　原理
㈡ MSI器件：4線－7段譯碼器／驅動器CC14547
1．外引腳
輸入：
輸出：
控制端：
2．真值表（邏輯功能示意圖）
3．邏輯功能：
（1）消隱功能。
（2）數碼顯示。
4．輸出電流驅動能力
㈢、七段顯示譯碼器的分類及與七段數碼顯示器的配合
1．七段顯示譯碼器的分類
2．配合

6.4.3 數碼顯示譯碼器
錄像：常用顯示器件（20分鐘）

提問：為何要使用顯示譯碼器？
（在數字系統中工作的是二進制的數字信號，
而人們習慣十進制的數字或運算結果，
因此需要用數字顯示電路，顯示出便于人們觀測、查看的十進制數字。）

顯示譯碼器主要由譯碼器和驅動器兩部分組成，通常這二者都集成在一塊芯片中。

提問：數字0-9如何用七段來顯示？
字母能用七段顯示嗎？如何顯示？米字管。
一、七段數字顯示器

這種顯示器由七段可發光的字段組合而成。

1．七段半導體數碼顯示器（LED）

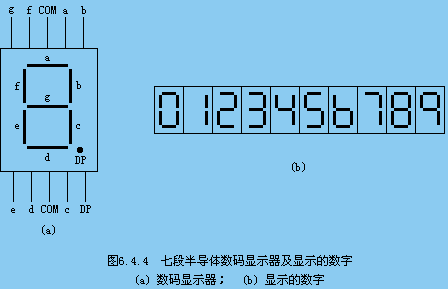

⑴ 圖示為數碼顯示器的外形，由七段發光二極管組成。
利用字段的不同組合，可分別顯示出0～9十個數字。

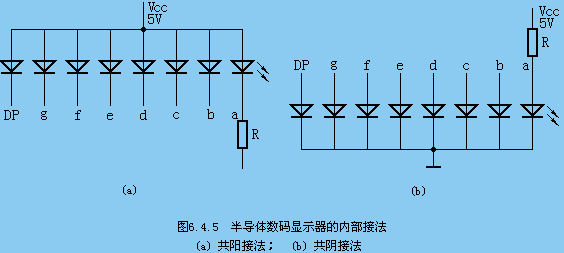

⑵ 發光二極管數碼顯示器的內部接法有兩種，如圖6.4.5所示。
圖（a）為共陽接法，當某段外接低電平時，該段被點亮
圖（b）為共陰接法，當某段外接高電平時，該段被點亮
⑶ R為限流電阻。如何選取阻值？
其中，工作電壓VD =2V，工作電流IF =10mA
若選取不當會怎樣?(電流過小亮度不夠,電流過大損壞)

⑷ 半導體數碼顯示器的優缺點是？
優點：工作電壓較低、體積小、壽命長、工作可靠性高、響應速度快、亮度高。
缺點：工作電流大，每個字段的工作電流約為10mA左右。

2．液晶顯示器（LCD）

⑴　液晶是液態晶體的簡稱。它是既具有液體的流動性，又具有某些光學特性的有機化合物
⑵　其透明度和顏色受外加電場的控制。
⑶　控制顯示原理：
A 沒有外加電場時，液晶分子排列整齊，入射的光線絕大部分被反射回來，液晶呈現透明狀態，不顯示數字。
B當在相應字段的電極加上電壓時，液晶中的導電正離子作定向運動，在運動過程中不斷撞擊液晶分子，從而破壞了液晶分子的整齊排列．使入射光產生了散射而變得混濁，使原來透明的液晶變成了暗灰色．從而顯示出相應的數字。
C 當外加電壓斷開時．液晶分子又恢復到整齊排列的狀態．顯示的數字也隨之消失。
⑷　液晶顯示器的優缺點是？
優點：功耗極小，工作電壓低。
缺點：顯示不夠清晰．響應速度慢。

常用顯示器件的應用場合？

二、七段顯示譯碼器

提問：二進制譯碼器與顯示譯碼器有何區別？

㈠、原理：
相當于一個代碼轉換電路，四位的BCD碼→七段代碼

㈡、MSI器件：4線－7段譯碼器／驅動器CC14547
1．外引腳
輸入：四位，為8421BCD碼D、C、B、A（原碼）
輸出：七位，為Ya ～Yg，高電平1有效（輸出1時該段點亮）
消隱控制端： ，低電平有效
2．真值表（邏輯功能示意圖）

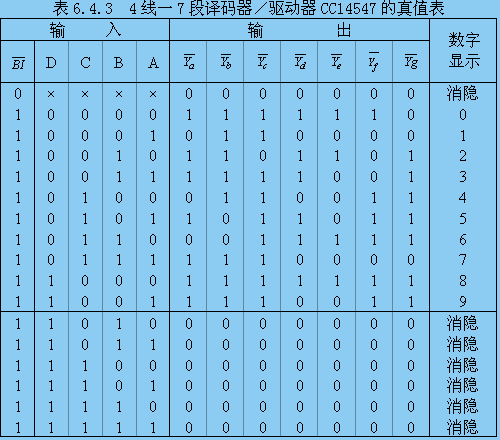

表6.4.3 4線一7段譯碼器／驅動器CC14547的真值表

3．邏輯功能：
（1）消隱功能。
當 ＝0時，輸出Ya～Yg都為低電平0，各字段都熄滅，不顯示數字。
稱 為低電平有效和消隱端
（2）數碼顯示。當＝1時，譯碼器工作。
當D、C、B、A端輸入8421BCD碼時，譯碼器有關輸出端輸出高電平1，數碼顯示器顯示與輸入代碼相對應的數字。
如DCBA＝0110時，輸出Yc＝Yd＝Ye＝Yf＝Yg＝1，顯示數字6。其余類推。
4．CC14547具有較大的輸出電流驅動能力，可直接驅動半導體數碼顯示器或其它顯示器件。
㈢、七段顯示譯碼器的分類及與七段數碼顯示器的配合
1．七段顯示譯碼器的分類
輸出高電平1有效
輸出低電平0有效
2．配合
七段顯示譯碼器輸出低電平有效時，選用共陽接法的七段數碼顯示器
七段顯示譯碼器輸出高電平有效時，選用共陰接法的七段數碼顯示器
