Ｘ９５１１是理想的按鍵式數字電位器。它內含３１個串聯電阻陣列、３２個抽頭。抽頭位置由兩個按鍵控制，并且可以被儲存在一個Ｅ２ＰＲＯＭ存儲器中，以供下一次通電時重新調用，自動恢復抽頭位置。Ｘ９５１１有１ｋΩ和１０ｋΩ的Ｘ９５１１Ｚ和 Ｘ９５１１Ｗ兩種規格。

一、Ｘ９５１１的特點

●低功耗ＣＭＯＳ；
●按鈕控制，使用方便，靈活；
●工作電流最大８ｍＡ，等待電流最大２００μＡ；
●具有溫度補償；
●在電位器兩固定端可施加－５Ｖ至＋５Ｖ電壓；
●３２個滑動抽頭點，滑動端的位置由兩個按鈕控制；
●具有慢速和快速掃描方式，當按鈕按下后又立即斷開時，滑動抽頭移動到向上或向下的相鄰抽頭位置，當按鈕按下后不放（保持接通狀態）時，滑動抽頭點快速連續向上或向下移動；
●具有自動和手動儲存滑動抽頭位置的選項；
●滑動端位置數據可保存１００年。

二、工作原理

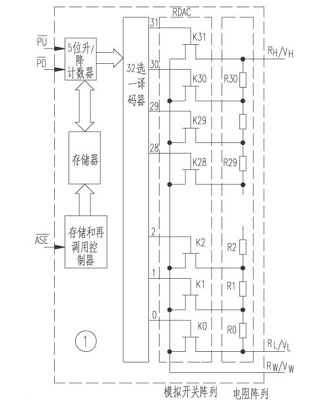

Ｘ９５１１內部由計數器、存儲器、譯碼器、模擬開關和電阻陣列等電路組成。其原理框圖如圖１所示。計數器是一個５位可逆計數器，用于對控制信號ＰＵ（或ＰＤ）進行加（或減）計數，計數器的計數值可以在ＡＳＥ的控制下儲存在非易失性存儲器中。計數器的數值經過３２選１譯碼器譯碼后控制模擬開關。３２個模擬開關相當于電位器的３２個抽頭。電阻陣列由采用集成電路工藝制作的３１個串聯在一起的電阻構成。電阻兩端分別連接模擬開關的一端，而模擬開關的另一端連接在一起構成數字電位器的 滑動端（ＶＷ），由譯碼器的輸出端控制模擬開關的通斷，以實現滑動抽頭位置的變化。
　　Ｘ９５１１的計數器電路具有以下特點：１．輸入端具有內部上拉電阻和消除開關抖動的干擾電路，當輸入脈沖寬度小于４０ｍｓ時，計數器將其視為干擾信號不進行計數；２． ＰＵ和ＰＤ引腳可直接連接一個按鈕開關到地，當按鈕按下時，在ＰＵ或ＰＤ端產生一個負脈沖，使計數器進行加１（按ＰＵ鍵）或減１（按ＰＤ鍵）計數；３． 能將計數值儲存在非易失性存儲器Ｅ２ＰＲＯＭ中長期保存；４． 能在上電時自動將Ｅ２ＰＲＯＭ中的數據恢復到計數器中；５． 當計數器計數到最大值“３１”時，ＰＵ按鍵失效，計數到最小值“０”時，ＰＤ按鍵失效，避免循環計數，保證電位器調到最大位置時不會跳到零位或調到零位時跳到最大位置。６． 具有慢速和快速計數選擇。當輸入負脈沖寬度小于２５０ｍｓ時為慢速計數方式，按一下按鍵計數器加１（或減１），當脈沖寬度大于２５０ｍｓ時，計數器為快速（連續）計數方式，在１秒鐘以內時，以２５０ｍｓ的速率連續計數。按鍵按下的時間大于１秒后，計數器以５０ｍｓ的速率遞增或遞減，直到滑動端滑到最高或最低抽頭位置。當按鍵一釋放，計數器立即停止計數，返回到等待狀態。

三、引腳定義和功能

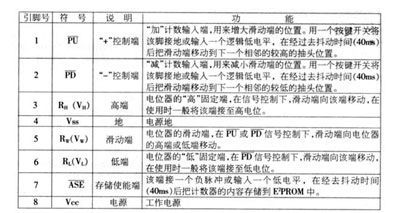

Ｘ９５１１有Ｐ８和Ｓ８兩種封裝形式，各引腳功能見附表。

四、應用電路

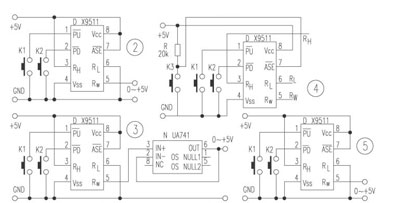

圖２是用Ｘ９５１１組成的０～＋５Ｖ可調分壓電路。ＲＨ 端接＋５Ｖ，ＲＬ端接地，從ＲＷ 端輸出０～＋５Ｖ可調電壓。按動開關Ｋ１，輸出電壓增大，最大為＋５Ｖ。按動Ｋ２時電壓減小，最小為０Ｖ。因?yàn)榻樱担郑詫?duì)抽頭位置不進行記憶，每次通電時，輸出電壓自動調整在０Ｖ位置，輸出電流１ｍＡ 。

圖３是在圖２的基礎上增加擴流電路，以滿足系統的使用要求。擴流電路由運算放大器μＡ７４１擔任，在電路中將其連接成典型的電壓跟隨器，輸出電流可達２５ｍＡ。

圖４和圖５分別是具有手動儲存和自動儲存功能的兩種應用電路。圖４中ＡＳＥ引腳通過電阻Ｒ接到＋５Ｖ電源，平時為高電平。當按鍵Ｋ３按下并釋放后就完成一次手動的滑動端位置的儲存，將當前的滑動端位置儲存到Ｅ２ＰＲＯＭ中作為滑動端下一次上電時的初始位置。圖５中ＡＳＥ引腳接到電源＋５Ｖ，使ＡＳＥ一直處于使能狀態，當電源斷電時，Ｘ９５１１則自動將當前滑動端位置儲存到Ｅ２ＰＲＯＭ中。
