移動電源硬件三合一方案都有哪些？

1、ZS6300

ZS6300三合一同步升壓移動電源專用芯片，充電電流1A、2A、3A（電池端），升壓效率高達94%（1A）92%（2A），升壓恒流恒功率輸出功能，小電流產品也可兼容大電流設備，手電筒功能/長按關機功能二選一，電池低電壓LED報警功能，升壓輸出開關頻率500K。ZS6300采用SOP-16封裝。

引腳圖

引腳功能

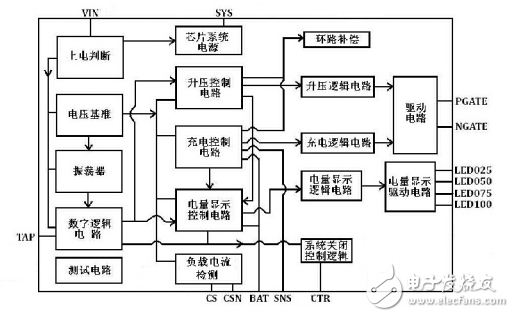

系統圖框

充電管理

1.充電功能

ZS6300用開關方式對電池進行涓流/恒流/恒壓三段式充電。當電池電壓低于3V時進行涓流充電；當電池電壓高于3V時進行恒流充電；當電池電壓接近4.2V時進行恒壓充電，此時充電電流開始逐漸減小，當電流減小到恒流充電電流的1/10時，4個LED燈全部常亮，指示電池已經充飽。充飽時，電池終止充電，等待電池電壓降低到一定電壓（VRECHG）時進行復充（Recharge）。

2.充電電流設定

對電池充電的電流大小由芯片的SNS引腳和BAT引腳之間的采樣電阻RS來設定。恒流充電電流ICharge

由下式決定：ICHARGE=0.02/RS

涓流充電電流為ICHARGE的1/8，充飽判斷電流為ICHARGE的1/10。

3.充電軟啟動功能

當電池直接進入恒流充電時，ZS6300會控制充電電流逐漸增大到設定值，避免了瞬間大電流沖擊引起的各種問題。

4.按鍵邊充邊放功能

ZS6300具有按鍵啟動邊充邊放功能，保證了USB端負載的優先供電。如果充電過程中，輸出USB同時接有負載要給負載供電，可通過按鍵激活邊充邊放，ZS6300會控制系統給電池充電同時供電給負載；如果負載所需電流值超過VRCS》6.5mV，ZS6300會控制系統優先供電給負載，同時逐漸減小充電電流直到不充電，讓全部輸入電流供給負載，同時達到了輸入限流的效果，如果VRCS《5.5mV，芯片會控制恢復電池充電。

當移動電源充電時，短按按鍵，芯片會控制關閉充電，同時打開輸出USB端口，檢測是否有便攜設備接在USB口，如果有則優先對其供電，如果沒有，經過15s后恢復電池充電。

升壓功能

ZS6300具有同步升壓功能，可將單節鋰電池2.9V到4.2V之間的電壓升壓到5V輸出，給負載供電。電池電壓低于2.9V時，芯片系統將判斷為電池電量不足，停止升壓。當VIN電壓低于3.4V時，系統將判斷為電源適配器掉電，并啟動升壓電路。

1.升壓恒流功能

升壓時，ZS6300通過CS和CSN檢測負載電流，如果負載電流逐漸增加，到達限流值時輸出電壓會下降，直到不升壓（同步整流PMOS常開）。恒流值的計算：ILIM=0.022/RCS

2.放電過流保護和短路保護功能

負載電流超過恒流電流繼續增大，當CS與CSN兩端的壓差超過24mV，且維持時間超過1S，則系統啟動負載過流保護功能，ZS6300將會關閉USB的輸出通路MOS管，進入待機狀態。過流值的計算公式：

IOCP=0.026/RCS

3.升壓軟啟動功能

芯片有升壓軟啟動功能，在啟動升壓時，電流會逐漸增加到最大值，保證系統工作的穩定。

4.空載檢測功能

當負載電流小于60mA±20mA持續80s時，芯片判斷外部負載消失，關閉輸出進入待機狀態。

保護功能

1.充電USB短路保護

當充電時USB發生短路，芯片會關閉USB輸出，熄滅電量指示燈，短路解除后，短按按鍵可以解除短路保護狀態，USB輸出打開，電量指示燈亮起，15s后恢復充電。

2.升壓USB短路保護

當電池升壓時，USB發生短路，芯片會關閉升壓，進入待機狀態；短按按鍵可以解除短路保護狀態。

3.二級短路保護

在某些極限狀態下發生USB短路，芯片檢測不到短路狀態，但仍然可以關閉USB輸出，短路解除后會自動恢復原來狀態，保護器件不被損壞，電池端也不會出現大電流，保護器件不會損壞。

4.USB過壓保護

輸入電壓過高，超過6V時（板端采電壓），芯片會控制關閉USB輸出，停止充電，防止接在USB的便攜設備因為過壓而損壞，指示燈閃爍，提示輸入電壓異常。輸入電壓正常后狀態解除。

電池電量智能顯示功能

ZS6300可以恒流驅動4路LED燈，每路電流為2.5mA，LED燈的亮滅變化表示電池電量。

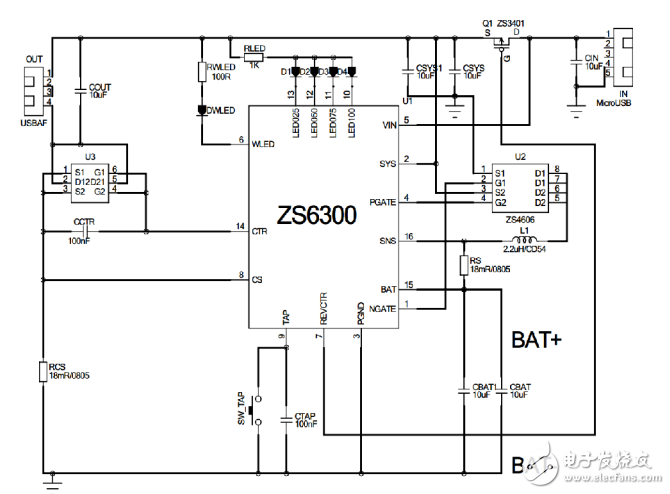

典型應用舉例（1A）

2、ZS6366

ZS6366三合一同步升壓移動電源專用芯片，電池過充電保護4.2V/4.35V可選，輸出電壓FB可調，充電電流1A至2A（電池端），升壓效率高達93%（1A）91%（2A），輸入輸出高精度電流采樣，USB輸出過壓保護，防止損壞設備。ZS6366采用SSOP24封裝。

引腳排列圖

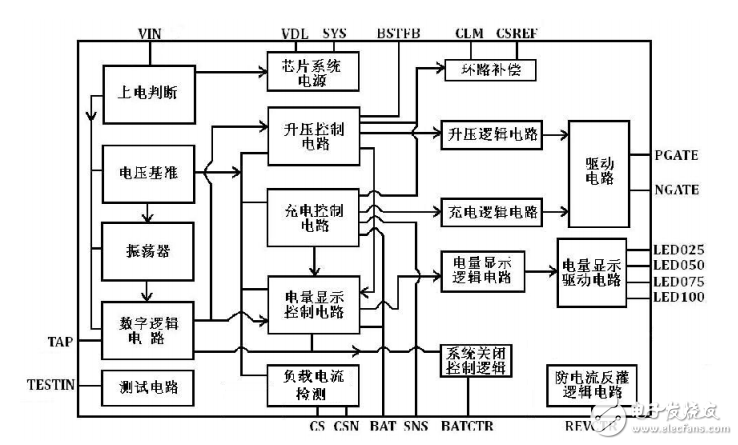

系統圖框

?

充電管理

1.充電功能

ZS6366/A用開關方式對電池進行涓流/恒流/恒壓三段式充電。當電池電壓低于3V時進行涓流充電；電池電壓高于3V時進行恒流充電；當電池電壓接近4.2V時進行恒壓充電，此時充電電流開始逐漸減小，當電流減小到恒流充電電流的1/10時，4個LED燈全部常亮，指示電池已經充飽。充飽時，芯片可選擇電流進一步減小到零，維持浮充電壓；或者終止充電，等待電池電壓降低到一定電壓（VRECHG）時進行復充（Recharge）。

2.充電電流設定

對電池充電的電流大小由芯片的SNS引腳和BAT引腳之間的采樣電阻RS來設定。恒流充電電流ICharge由下式決定：

ZS6366/AICHARGE=0.02/RS

ZS6366/A-PICHARGE=0.04/RS

涓流充電電流為ICHARGE的1/8，充飽判斷電流為ICHARGE的1/10。

3.充電軟啟動功能

當電池直接進入恒流充電時，ZS6366會控制充電電流逐漸增大到設定值，避免了瞬間大電流沖擊引起的各種問題。

4.動態路徑調整功能

ZS6366具有動態路徑調整功能，保證了USB端負載的優先供電。如果充電過程中，輸出USB同時帶有負載，ZS6366會控制系統給電池充電同時供電給負載；如果VCCS》6mV，ZS6366會控制系統優先供電給負載，同時逐漸減小充電電流直到不充電，讓全部輸入電流供給負載，同時達到了輸入限流的效果，如果VCCS《5mV，芯片會控制恢復充電。

5.按鍵檢測功能

當移動電源充電時，短按按鍵，芯片會控制暫停充電，檢測是否有便攜設備接在USB口，如果有則優先對其供電，如果沒有，經過15s后恢復充電。

升壓功能

ZS6366/A具有同步升壓功能，可將單節鋰電池2.9V到4.2V之間的電壓升壓到5V輸出，給負載供電。電池電壓低于2.9V時，芯片系統將判斷為電池電量不足，停止升壓。當VIN電壓低于3.3V時，系統將

判斷為電源適配器掉電，并啟動升壓電路。

1.升壓恒流功能

升壓時，ZS6366/A通過CS和CSN檢測負載電流，如果負載電流逐漸增加，到達恒流值時輸出電壓會下降，直到不升壓（同步整流PMOS常開）。恒流值的計算：ILIM=0.038/RCS

同時要滿足：

直觀的講，充電電流和升壓電流是相關的，如果充電電流設定為1A，在電池電壓最低的情況下升壓，升壓時最多能輸出1A左右的電流，起到雙層保護的作用。如果想增大升壓輸出電流，則充電電流也要相應增加。

2.放電過流保護和短路保護功能

負載電流超過限流電流繼續增大，當CS與CSN兩端的壓差超過42mV，且維持時間超過1S，則系統啟動負載過流保護功能，ZS6366/A將會關閉USB的輸出通路MOS管，進入待機狀態。過流值的計算公式：

IOCP=0.042/RCS

3.升壓軟啟動功能

芯片有升壓軟啟動功能，在啟動升壓時，電流會逐漸增加到最大值，保證系統工作的穩定。

4.空載檢測功能

當CS與CSN兩端的壓差低于2mV且持續80s時，芯片判斷外部負載消失，進入待機狀態。

保護功能

1.充電USB短路保護

當充電時USB發生短路，芯片會關閉USB輸出，熄滅電量指示燈，短路解除后，短按按鍵可以解除短路保護狀態，USB輸出打開，電量指示燈亮起，15s后恢復充電。

2.升壓USB短路保護

當電池升壓時，USB發生短路，芯片會關閉升壓，進入待機狀態；短按按鍵可以解除短路保護狀態。

3.二級短路保護

在某些極限狀態下發生USB短路，芯片檢測不到短路狀態，但仍然可以關閉USB輸出，短路解除后會自動恢復原來狀態，保護器件不被損壞，電池端也不會出現大電流，保護IC不會損壞。

4.USB過壓保護

輸入電壓過高，超過6V時，芯片會控制關閉USB輸出，防止接在USB的便攜設備因為過壓而損壞，指示燈閃爍，提示輸入電壓異常。輸入電壓正常后狀態解除。

電池電量智能顯示功能

ZS6366/A可以恒流驅動4路LED燈，每路電流為2.5mA，LED燈的亮滅變化表示電池電量。

手電筒功能

長按按鍵可以控制WLED引腳切換高低電平，驅動外部MOS點亮手或關閉電筒。如果不需要此功能，也可將WLED腳接地屏蔽此功能，避免誤操作增大待機電流。

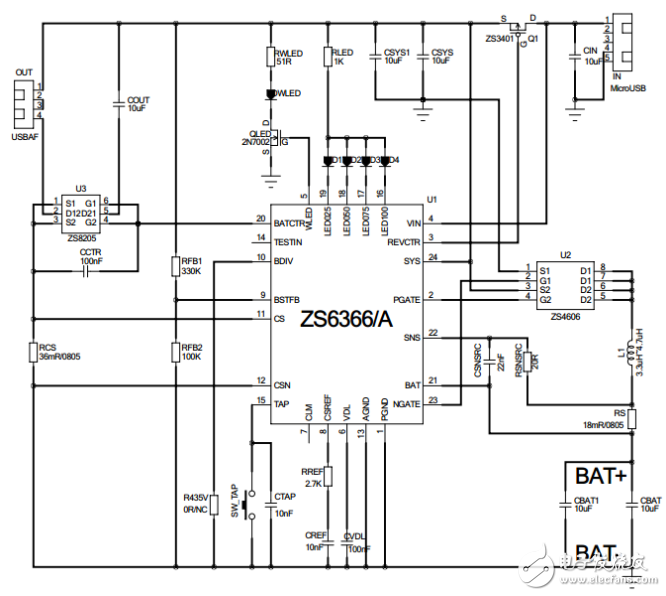

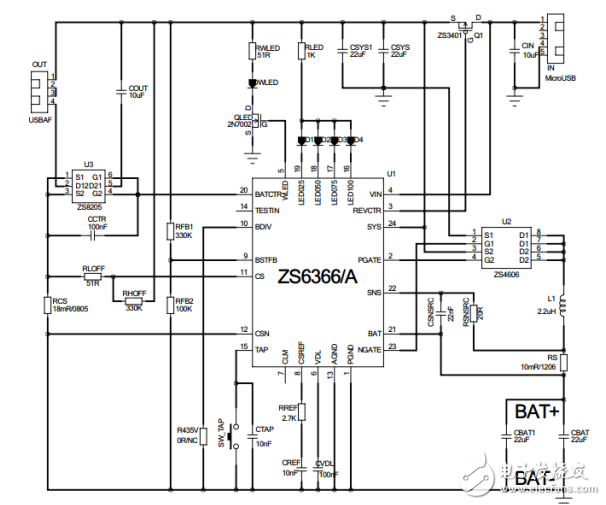

典型應用舉例（1A）

典型應用舉例（2A）

3、ZS6288/A

ZS6288/A三合一同步升壓移動電源專用芯片，DC-DC同步升壓輸出電壓可達到±1%的精度，可以提供高達90%以上的升壓轉換效率，同時具有精確的升壓恒流恒功率功能輸入耐電壓高達10V和報警功能，電池過充電保護4.2V，充電電流1A、2A（電池端），充電電流1A、2A（電池端），升壓恒流恒功率輸出功能，輸出空載檢測關斷省電功能，ZS6288/A提供了SOP-16封裝。

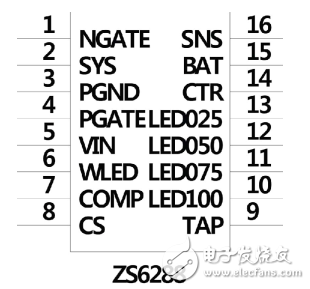

引腳排列圖

系統圖框

?

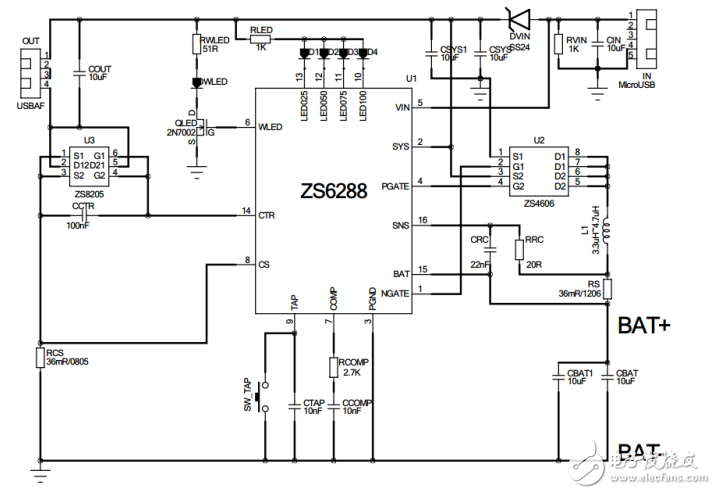

典型應用舉例（1A）

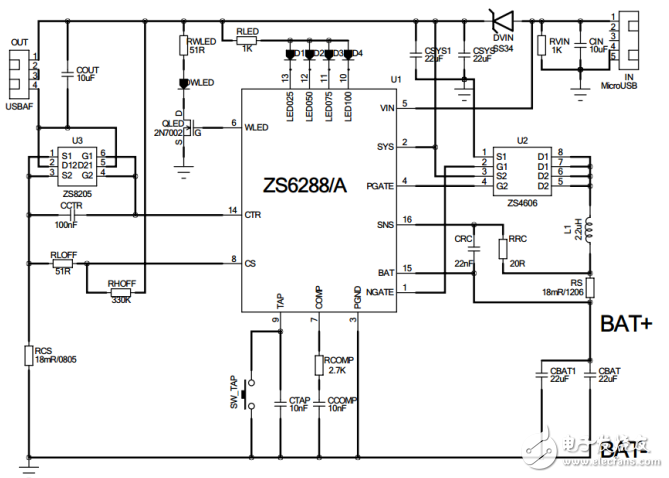

典型應用舉例（2A）

4、ZS6599

ZS6599三合一移動電源專用芯片，DC-DC升壓限流，電池電量顯示及按鍵控制為一體，內置MOS，外圍電路簡單，充電壓精度1%，輸入電源掉電電池自動升壓供電，整體方案升壓最高效率可達95%（1A），升壓輸出限流功能，負載過流/短路保護，ZS6599目前提供了ESOP16散熱片封裝。

引腳排列圖

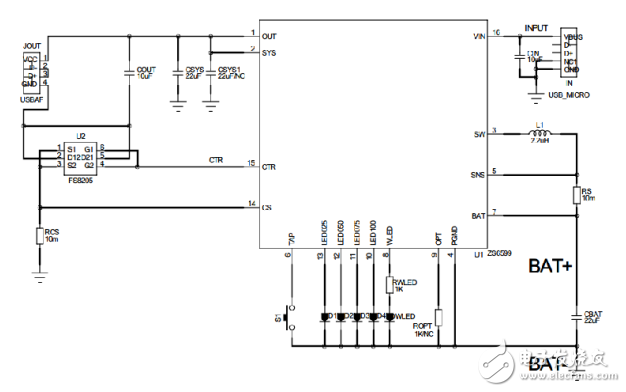

典型應用電路（1A）

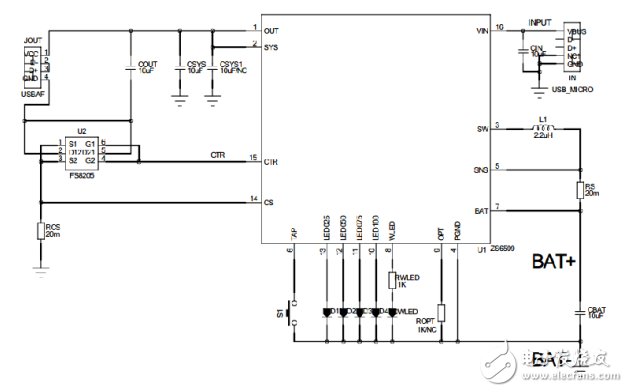

典型應用電路（2A）

移動電源三合一方案指的是移動電源方案中將充電管理、同步升壓和電量顯示三者集成在一起的電源管理方案。三合一方案最注重的就是安全、高效、穩定。三合一方案又分為軟件三合一和硬件三合一，兩者之間比較穩定的是硬件三合一，因為所有可能出現的情況在芯片設計時已經考慮進去了，相比較軟件的程序不穩定，移動電源硬件三合一方案可謂具有先天性優勢。最重要的是要經過市場的驗證，出貨量的驗證，才能最終確定移動電源硬件三合一方案到底哪家好。現在市面上的硬件三合一方案還是比較多的，以上接受的方案都是可以的，穩定性有保障。
