什么是受控源？

　　電壓或電流受電路中其它部分的電壓或電流控制的電壓源或電流源，稱為受控源。受控源又稱為非獨立源。受控源是一種四端元件，它含有兩條支路，一條是控制支路，另一條是受控支路。受控支路為一個電壓源或?yàn)橐粋€(gè)電流源，它的輸出電壓或輸出電流（稱為受控量），受另外一條支路的電壓或電流（稱為控制量）的控制，該電壓源，電流源分別稱為受控電壓源和受控電流源，統稱為受控源。

　　受控源的應用：

　　在電子電路中廣泛使用各種晶體管、運算放大器等多端器件。這些多端器件的某些端鈕的電壓或電流受到另一些端鈕電壓或電流的控制。受控源可用來模擬多端器件各電壓、電流間的這種耦合關系。

　　u表示的是電壓控制電壓的電壓源，系數是u。

　　g表示的是電壓控制電流的電流源，系數是g，單位是S（西門子）。

　　r表示的是電流控制電壓的電壓源，系數是r，單位是歐姆。

　　β表示的是電流控制電流的電流源，系數是β。

　　受控電源控制系數u，g，r，β所代表的意義：

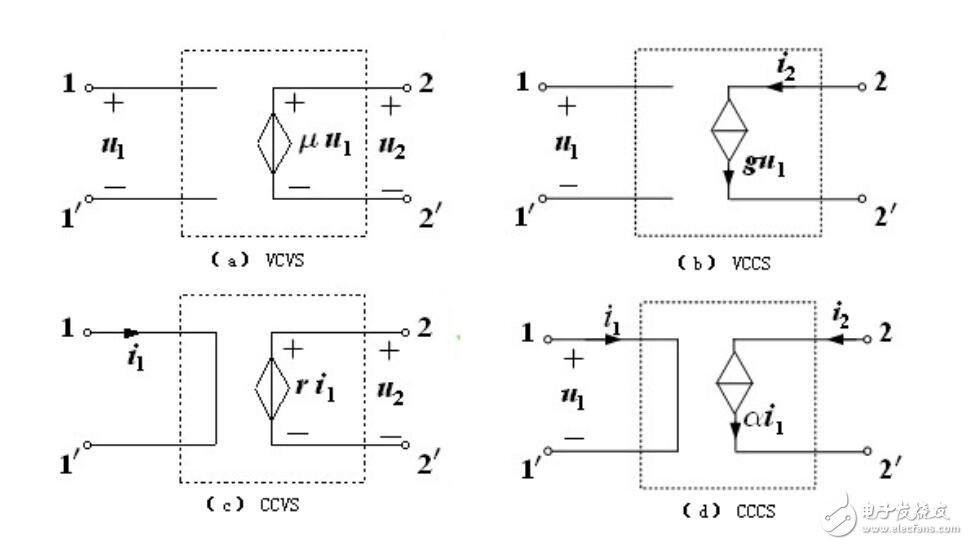

　　圖1受控源

　　根據控制量是電壓還是電流，受控源是電壓源還是電流源，受控源共有四種類型：電壓控制電壓源（VCVS）；電壓控制電流源（VCCS）；電流控制電壓源（CCVS）；電流控制電流源（CCCS），如下圖所示。

　　1. 電壓控制電壓源（VCVS）

　　圖1中輸出電壓2u是受輸入電壓1u控制的，它們的關系為

　　式中，μ稱為轉移電壓比，或電壓放大系數。

　　2. 電壓控制電流源（VCCS）

　　圖1中輸出電流2i是受輸入電壓1u控制的，它們的關系為

　　式中，g稱為轉移電導，單位為S。

　　3. 電流控制電壓源（CCVS）

　　圖1中輸出電壓2u是受輸入電流1i控制的，它們的關系為

　　式中，r稱為轉移電阻，單位為Ω。

　　4. 電流控制電流源（VCVS）

　　圖1中輸出電流2i是受輸入電流1i控制的，它們的關系為

　　式中，β稱為轉移電流比。

　　在分析含受控源電路時首先應注意以下幾點：

　　（1）分清電路中的獨立源與受控源。獨立電源用圓形符號，受控電源用菱形符號表示。

　　（2）從受控源的不同符號上分清受控源是受控電壓源還是受控電流源。

　　（3）注意受控源的控制量在哪里，控制量是電壓還是電流。在圖1中，把控制電路和受控電路畫在一起，而實際電路有可能兩者分開較遠。
