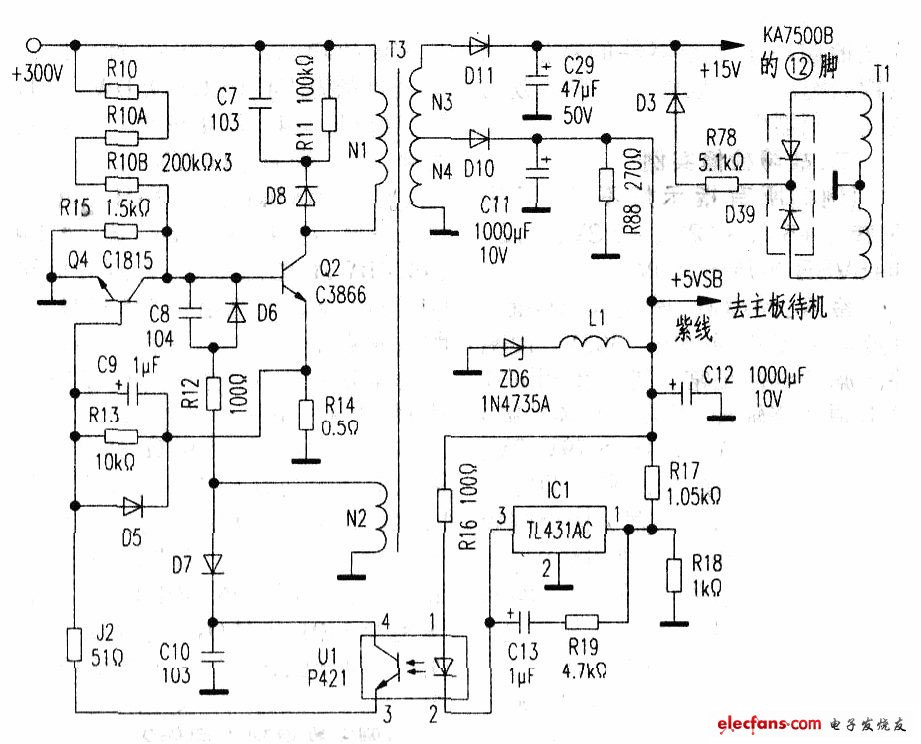

本電路的作用與普通開關電源有所不同(它置于長城ATX -300P4-PFC電源內同一塊電路板上)，工作時能產生約15V和穩定的5V直流電壓。這兩組電壓的作用是：15V電壓專為ATX電源提供啟動電壓(待機);5V電壓則通過紫線端(十5VSB)送往電腦主板待機。但當ATX電源受控啟動后，15V電壓就退居二線不起作用了。長城電腦ATX-300P4-PFC開關電源電路:
長城電腦ATX-300P4-PFC開關電源電路
