電路評估與測試

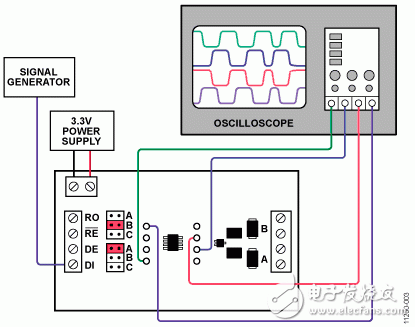

　　為EVAL-CN0313-SDPZ板施加3.3 V至VCC電源。電壓可通過每個ADM3485E附近的VCC測試點檢查。發送和接收路徑可通過連接其中一個ADM3485E電路進行測試，如圖3所示。信號或模式發生器可連接到DI。驅動器的輸出可通過A和B 測試點監控，而接收器的輸出可通過RO測試點監控。跳線配置如圖3所示。該測試設置可應用于全部三個電路。

　　圖3. 發送和接收測試設置

　　根據IEC 61000-4-2，ESD測試需使用兩種耦合方法，即接觸放電和空氣放電。接觸放電意味著放電槍與測試端口直接相連。采用空氣放電法時，放電槍的放電電極向測試端口移動，直到產生放電并在整個氣隙上形成一道弧。向每條總線線路的螺絲端子連接器放電。

　　對于IEC 61000-4-4 EFT測試，使用容性耦合箝位將EFT突發脈沖耦合至連接總線線路的電纜。箝位的耦合電容值取決于電纜直徑、電纜材料和電纜的屏蔽情況。

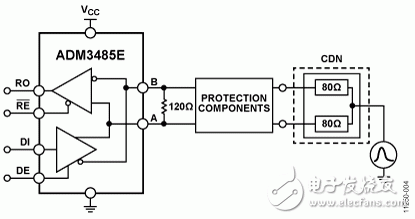

　　IEC 61000-4-5電涌測試表示需要使用耦合/去耦網絡（CDN），以便將電涌瞬變耦合至總線引腳。根據規格要求，它必須使用兩個80 Ω電阻針對兩個端口測試。圖4顯示電涌測試的測試設置。將CDN連接至A和B引腳，以及將電涌發生器的共模端連接至4個引腳螺旋連接器的接地。

　　圖4. IEC 61000-4-5電涌CDN輸入ADM3485E的設置
?

　　本文描述的所有保護電路均采用ADM3485E，經過實驗室特性表征并通過了外部獨立的EMC兼容性測試公司的驗證。

　　有關ezLINX iCoupler?隔離式接口開發環境的更多信息，請參考 http://wiki.analog.com/resources/eval/ezlinx.

　　有關EMC的其他關鍵問題，請?jiān)L問 http://www.analog.com/rs485emc.
