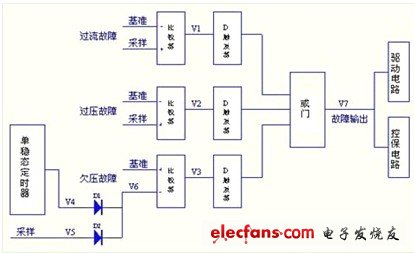

當電源產生過流、過壓、欠壓故障時， V1 、 V2 、 V3 為高電平， D 觸發器檢測到該脈沖電平，鎖存故障。再送入到或門，使得故障輸出 V7 為高電平。 V7 分為兩路：一路送到驅動電路中，關掉驅動，保護主回路 IGBT 開關管;另一路送到控制保護電路中，關斷三相 380 的輸入。
電源欠壓保護電路原理圖
- 原理圖(218934)
- 電源電路(64055)
- 欠壓保護(11394)
