長期連續運轉的機電設備都離不開軸承、軸瓦。因軸溫過熱引起的故障時有發生。采用軸溫過熱保護電路可以有效地防止惡性事故的發生。

    2.10.1 原理電路
    圖2.10.1是軸溫過熱保護電路原理圖。在正常情況下，調節RP1使Ui<Uc/3,于是IC輸出為高電位，K不動作常閉觸點得到維持。隨著軸溫的升高，RT受熱阻值增大，導致Ui≥2Uc/3,位置7的輸出由高電位翻轉為低電位。于是K得電拉開常閉觸點，切斷運轉設備的電源，使軸承或軸瓦得到保護。



                                           圖2.10.1  軸溫過熱保護電路原理圖

    2.10.2 主要元器件選擇
    PTC熱敏電阻RT是軸溫過熱保護電路的關鍵元件，該元件的常溫電阻值≤500Ω。其典型的外形尺寸見圖2.10.2.外殼由黃銅螺釘做成，PTC熱敏電阻器密封在里面，并保證與外殼有良好的熱傳導及電絕緣。

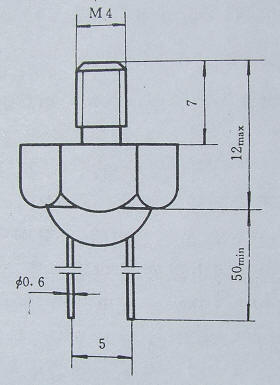

                                               圖2.10.2  感溫探頭典型外形尺寸

    2.10.3 安裝與調試
    PTC熱敏電阻探頭緊固在易于發熱超溫的部位，使其頭部與被控對象接觸良好，建議在空隙處填充導熱硅脂，以改善熱傳導條件。
