按照圖4檢測電路所連接的耳機類型。圖中，2.2kΩ的電阻RMIC-BIAS連接到音頻控制器提供的低噪聲基準電壓(VMIC-REF)。當音頻插孔被插入附件時，VMIC-REF電壓通過RMIC-BIAS作用到插頭-地之間的等效電阻(圖中未標出)上，從而在MAX9063的同相輸入端產生電壓VDETECT。對于立體聲耳機，該電阻很小(8Ω、16Ω或32Ω)；對于麥克風，電流源吸收的固定電流因麥克風類型的不同會在100μA至大約800μA間浮動，因而電阻值較大。由于VDETECT隨著插入插孔的耳機類型而變化，所以能夠通過一個比較器監測VDETECT，判斷出耳機類型。

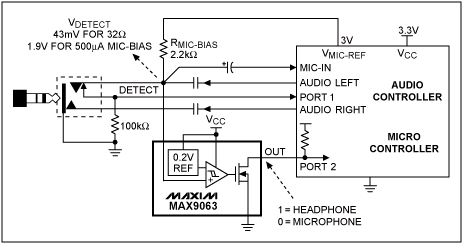

圖4. 用于耳機檢測的比較器電路

如圖所示，假設微控制器的基準電壓(VMIC-REF)為3V，32Ω耳機負載將產生43mV的VDETECT電壓。而500μA固定電流的麥克風負載將產生1.9V的電壓。注意，大多數應用中，直接連接VDETECT會出現問題。假設典型的微控制器端口的CMOS輸入要求邏輯電平高于0.7 × VCC和低于0.3 × VCC，那么采用3.3V供電的微控制器的輸入邏輯電平應該高于2.3V、低于1V。

500μA麥克風負載產生的1.9V電平不是有效的邏輯“1”電平。100μA至800μA的麥克風偏置電流將產生2.78V至1.24V的VDETECT，任何低于2.3V的電壓都不滿足控制器的VIH (輸入高電平，假設RBIAS為2.2kΩ)要求。為了得到2.3V或更高的電壓，麥克風偏置電流必須為318μA或更小。否則就必須改變2.2kΩ偏置電阻，從而改變麥克風的檢測門限。由于具有32Ω典型負載的耳機能夠輕松地將電平拉至地電位附近，所以產生1V甚至更低的邏輯低電平很容易實現。

為了檢測耳機類型，需要將VDETECT連接到比較器的一個輸入端，將基準電壓連接到另一個輸入。比較器輸出即代表了耳機類型。

這種便攜式耳機檢測應用的比較器應具有小尺寸，并且消耗很低的功率。圖4所示比較器尺寸只有1mm × 1mm，最大電源電流損耗僅為1μA。它對手機頻率具有很強的抗干擾能力，提供極高的可靠性。比較器還具有內部滯回和低輸入偏置電流等特性。這些特性使其成為對空間、功耗極為敏感的電池供電產品(例如：手機、便攜式媒體播放器和筆記本電腦)中耳機檢測電路的理想選擇。
