改進型推挽功放電路

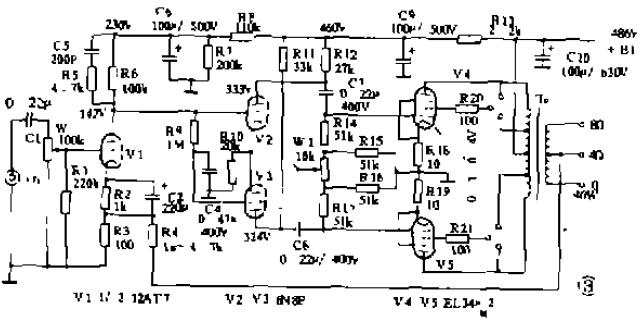

該電路如圖3所示。vl部分槲同，R不過選甩了音色情秀的12ATT~ 橙管．該管供兩十聲道臺用·V2、V3為6NSP，也是一個音色較好的雙三扳管+上半部分與下半部分共同組成典型的長尾徊相電躊．其原理與晶體三授管取營井射投羞舟電路相同。長尾倒耜電路的增益較高，對稱性較好。V4、V5(EL34×2)構成固定偏壓式推挽功放電路，由于固i中v3，v4的肼揖電目較大，消耗一部分功率為提高技率可將其去掉。該電路中為了使v4 v5工怍穩定而接^一只1on的小電阻井將其接地，陰敏電位近似OV，這樣柵極就需要供鯖負偏壓 參見圖4(a)電源部升 100V電壓經IN4007整流后形成對地為負的電壓，經W2選入圍3中白勺W1中心抽頭冶理調節W2·使V4、V5工作在一定的屏贏狀態下(甲乙類)．El 34單管電流約35mA w2中心抽共與負壓端所接30k12電阻用來防止固W2觸點接觸不良使v4、v5無負偏壓而出現屏流過大．Wl為平撕電位器以譚節兩管的平衡。v4、V5可 構戚超線性及三授管式兩種功藏形式。圖l所示的功放電路優點是藏率商、輸出功率大，但失真也齲大，一般很步采用。三極管式放太電路(圈3中R20、R21分別與其屏極相接)的音質最好t失真概小，但增益和輸出功率很小，約為標準的3O ，超線性接法是一種折衷辦法，邵R20、R21分別接至輸出變壓器約40 的抽頭處．此方式失真較低．輸出功率較高約為標準的 左右．圖3電路轄出功率約40W，體可改變接線或甩開關控制兩種工作方式。
