目前燈光的控制主要形式還是手動逐個控制所有的燈具，這樣不僅麻煩而且效率低下也不符合現代舒適生活的標準，因此設計一個可以便捷地控制燈先等功能的智能化燈光系統不僅具有實用價值，而且還具有廣闊的市場前景，智能不是昂貴和不實際的代名詞，而是方便智能燈光控制，能控制不同生活區域不同場合的各種燈具。文中采用ST系列單片機將原來固定的機械式開關改無線遙控式的開關，利用無線遙控技術來發送信號，這樣一個無線遙控器再結合一個控制器就可以控制室內的燈具的開啟，這樣不僅美觀且實用可以非常方便的使用。

　　控制系統總體設計

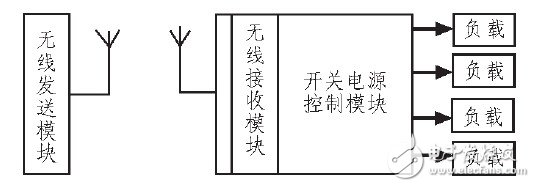

　　本系統由無線發送模塊、無線接受模塊和開關電源控制模塊3部分組成，其系統構成如圖1所示。

　　圖1 控制系統構成圖

　　無線發送模塊負責發送對某一路負載電路的開和關指令，接收模塊負責接收來自發送模塊的指令，然后將指令交由開關電源控制模塊的處理器，處理器對指令進行解析后控制開關電源模塊的繼電器的斷開和閉合，從而達到對負載供電電源智能控制的目的。

　　無線發送模塊設計

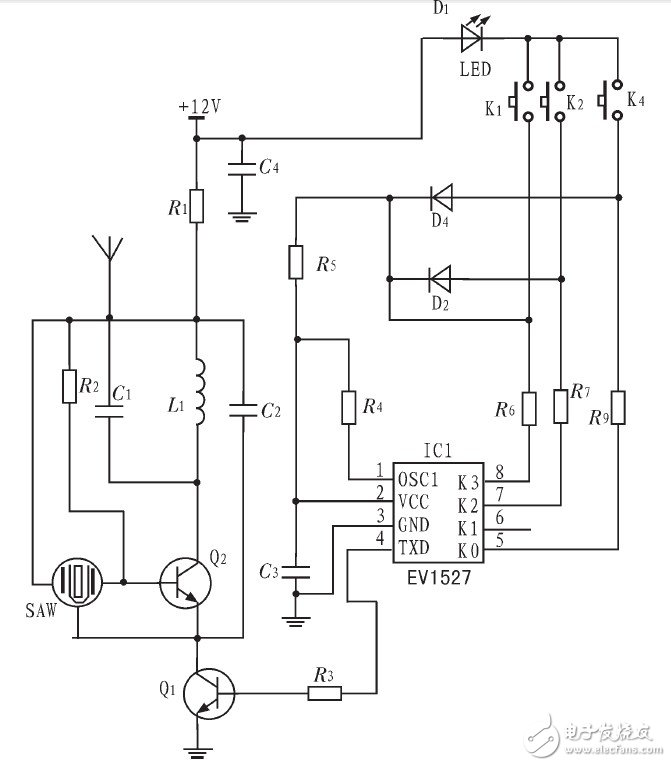

　　發送模塊主要由HS1527無線發碼芯片、聲表面濾波器、指示燈及濾波電路等組成，發送模塊作為遙控器來操作，電路圖如圖2所示。當按下不同的按鍵K時，發碼芯片就會通過天線發出不同的編碼，編碼經過天線發送到接收模塊由接收模塊將編碼交由控制模塊解析處理，發送模塊供電電壓12 V，由電池供電。

　　圖2 發送模塊主要電路

　　無線接收模塊設計

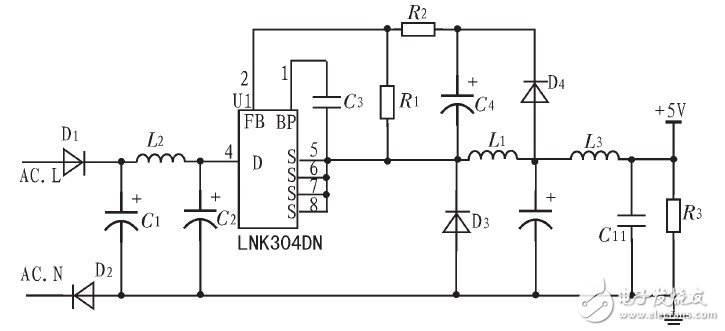

　　無線接收模塊由兩部分組成，供電部分由LNK304DN及外圍電路組成，該電路可將220 V交流電壓轉換成直流5 V電壓，分別給接收模塊和控制模塊的處理器供電，電路圖如圖3所示。

　　圖3 控制器供電電路
