現在市場上已有對手機進行無線充電的電器了，他的原理是將電源變成高頻信號，然后在接收整流給電池充電。下面我介紹一種利用室外天線接收本地強功率電臺信號給電池充電的電路。把電路和可充電池裝在電子石英掛鐘上，常年就不用換電池。如果用貼片元件做的微型化，電路設計的在完美些，把它裝在電視或其他的遙控器上，就是一個新型的不用換電池的遙控器了，對于商家來說，就是商機無限。

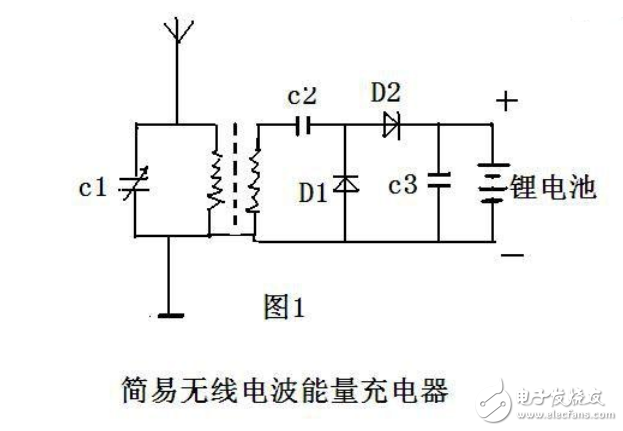

　　圖1 是一個二倍壓電路。 從天線輸入的電臺信號加到LC調諧回路，通過調節可變電容C，使調諧回路對本地強功率電臺信號諧振，并耦合給L2，在L2的兩端得到較高的諧振電壓。經D1 D2 C2 C3組成的倍壓整流電路整流提升電壓后，提供能量給鋰電池充電。

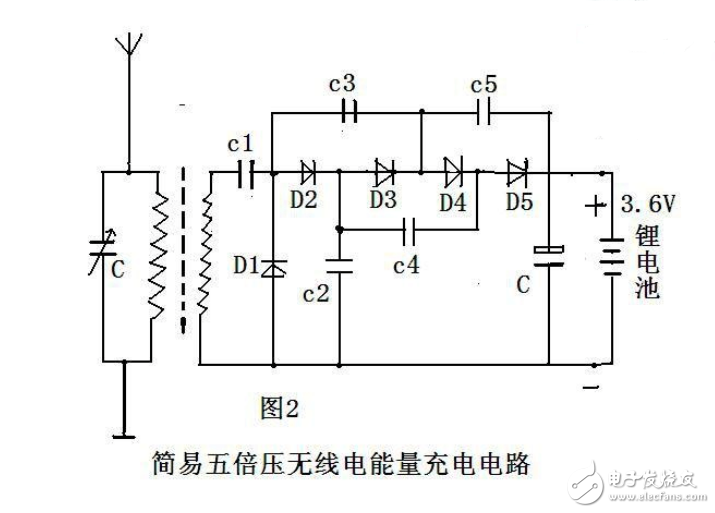

　　圖2是一個五倍壓電路。由于從天線輸入的電臺信號電壓比較弱，所以用多倍壓電路將電壓放大到高于鋰電池的輸入電壓，是它能有效給鋰電池充電。不必擔心電壓高了會把鋰電池充壞，因為電壓雖高電流卻很小，塤壞不了電池。 如想得到更大的電壓電流，

　　需注意以下幾點：

　　1 加高天線的高度；

　　2 地線加深，土壤保持嘲濕；

　　3用多個這樣的電路輸出并聯；

　　4 在中波或短波段，線圈磁芯盡量用磁棒，線圈用多股紗包線，或漆包線繞制。

　　5 也可去掉L2，直接在L1上抽頭。

　　6 圖中的二極管盡量用鍺二極管。電容用0.01UF 或0.47UF均可。C為365PF單連可變電容器。 最后說一下，這個電路其實就是一個無電源的收音機，或礦石機改型。把鋰電池去掉，接一高阻耳機或喇叭，它就是一個無電源的收音機。只不過用途變了而已。
