脈沖電源激勵電路

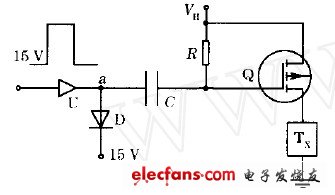

電路由緩沖器U、二極管D、P 溝道絕緣柵場效應管Q、電阻R 和電容C 組成。當給緩沖器U 輸入控制脈沖, a點為高電平時,絕緣柵場效應管Q 的柵極、源極都為高電平VH ,P 溝道絕緣柵場效應管Q 截止,傳感器TX 兩端僅有微弱的電流流過,不能激發超聲波; a 點電位變?yōu)榈碗娖綍r(shí),由于電容C 兩端電壓不能突變,P 溝道絕緣柵場效應管Q 的柵極電位隨a 點電位突然降低15 V ,使得柵極電位低于源極電位,柵- 源電壓為負電壓,絕緣柵場效應管Q 導通,電源電壓直接加到傳感器上,在傳感器TX 中激發出超聲波之后電源通過電阻R 給電容C 充電,柵極電壓達到電源電壓VH ,絕緣柵場效應管截止。
