雙電壓輸出電源電路圖

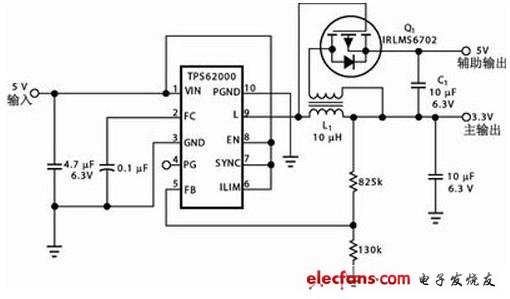

其中3.3V主電源由降壓型單片同步開關電源TPS62000構成;該器件具有軟啟動功能，能夠有效抑制輸入浪涌電流與輸出電壓過沖，最大輸出電流600mA。TPS62000的輸出端“L”為低電平時，外接P溝道場效應管Q1隨之導通而令儲能電感L1副繞組的感應電壓向輸出電容C1充電，C1之端電壓同3.3V主輸出疊加即為輔助輸出電壓，其數值取決于L1主、副繞組的匝數比;輔助輸出若為5V，匝數比可取2:1。工作頻率750kHz，變換效率可達95%。雙電壓輸出電源電路圖:
