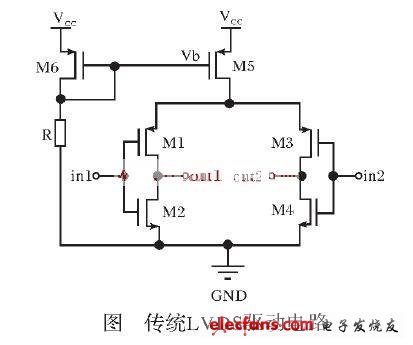

圖中引用的是單電流源模式的驅動電路。在此單電流源模式中, PMOS 管M5 和M6 構成一個電流鏡, 它可以為輸出電路提供恒定電流。適當調節它們的尺寸, 可使電流源輸出3.45mA 的電流。傳統LVDS驅動電路：
傳統LVDS驅動電路
