電路結構中的前端APFC 電路,它的應用除可以修正輸入電壓與電流的波形相位，還可以使輸出的直流電壓穩定在 直流400V，即輸入100v～260v 交流變化時，電路的輸出均為400v 直流，同時功率因素修整為0.99 以上，對于群體使用的TH D 的控制更具優勢，平均可控制電流總諧波含量在8%，如電路調試良好可控在3%以?xún)?nèi)。APFC 分為DCM 和CCM 二種，DCM 為峰指電流型即通用常見的STL6561，SA7527 ,MC33262.。 CCM 型 IR1150 等。

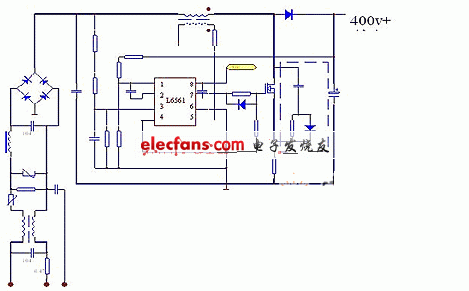

　　DCM 大部分用于450w 以?xún)?nèi)的電路結構，由于DCM 是頻率與脈寬均可調，電路結構相對簡單，而且應用最為廣泛的結構，該結構的缺點為在空載啟動時，上沖電壓較高，原則上輸出電壓會停留在400v，這個電壓是由1 腳的電阻分壓采樣決定的，1 腳基準電壓為2.5v，如電阻分壓超過2.5v 芯片的輸入會控制輸出PWM 波形寬度會減小，會使電感的儲能減少，從而減少輸出能量，降低輸出電壓。

腳為 1腳基準的信號補償端，接上去耦電容，可使主電路電壓采樣的沖擊減小，3腳為輸入相位檢測輸入端，4腳為過流保護端輸入 1V有效，5腳為零電流采樣端，6腳接地，7腳為信號輸出端，8腳為 Vcc正極。
