一、電路原理

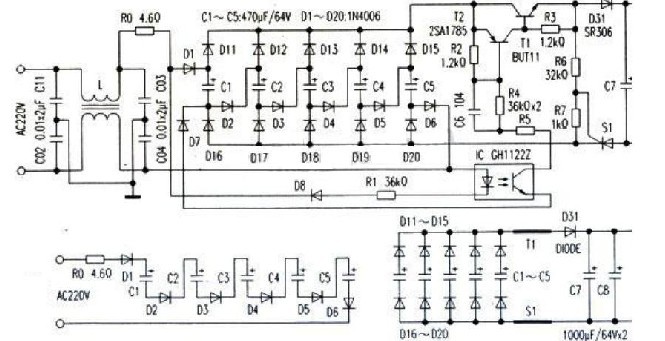

　　圖是隔離式電子變壓器的半波整流電路(本電路降壓比N為5，輸入交流220V，輸出直流約為44V)原理圖。該電路是由充放電(串聯充電，并聯放電)電路、電子開關電路、隔離電路(交流電網與負載電路的隔離)等組成。該電路的電子開關電路隨著交流電的周期，把充放電電路交替轉換成串聯充電與并聯放電電路。即讓電路的充電電路與放電電路，分別交替工作于交流電的正半周和負半周。其工作原理：當交流電壓正半周時，電流流經Ro、D1、C1、D2、C2、D3、C3、D4、C4、D5、C5、D6形成串聯回路，對電容Cl-C5進行串聯式充電。此時二極管D11～D20不導通(這是因為沒有形成回路，所以D11～D20沒有電流流過，可視為不導通)。若C1～C5每個電容器容量相等，則每個電容器上的電壓等于1/5輸入交流電壓(二極管D1～D6正向壓降相對輸出電壓很小而忽略).即交流電壓220V÷5=44V，其等效電路可畫成如下圖。

　　利用此法，可使輸入交流1/N分壓整流充電。同時當輸入的交流電壓為正半周時，對二極管D8反向連接呈截止狀態，然而光電耦合器IC(GH1122Z)、達林頓電路的晶體管T2、T1、可控硅S1等。也都進入截止狀態，使該電路的充電電路部分與后面的負載供電電路可靠隔離。

　　當輸入交流電壓為負半周時，由于D1和D6對輸入交流負半周呈反向連接，故D1和D6被截止，即輸入電源與充放電電路自然被隔離。這時D2~D5也由于C1~C5的反電壓變成不導通。而二極管D8與光電耦合器IC內的LED處于正向連接導通，故光電耦合器內的光敏三極管被飽和導通。隨即，T2、T1也飽和導通，這使電路中與C1～C5連接的上下二極管D11～D20與負載形成等效(如圖3所示)的五組并聯放電回路，則電阻R6上電流觸發可控硅S1的控制極，使可控硅S1導通，成為完整的放電回路。

　　這樣，當輸入交流電壓正半周時串聯充電，負半周時并聯放電。電路實現變壓整流的功能。

　　二、主要元器件的選擇原則

　　本電路所用二極管和電容數量雖較多(除二極管D31)，但流過二極管的平均電流僅為輸出電流的1/N(A);電容器的耐壓也僅為輸入電壓的1/N(V);T2、T1、S1滿足電網電壓的峰值和輸出電流：光電耦合器IC內的光敏三極管的集電極一發射極之間的擊穿電壓大于1/N(V)就可以(例如，本設計電路采用GHl122z);對電路中其他元件的參數要求也很低。

　　三、結束語

　　本電路只是半波整流電路。如果利用上述原理，將上面的電路做成兩組(組件1+組件2)，使組件1和組件2交替工作于交流電壓的正半周和負半周：即當組件l串聯充電狀態時，組件2并聯放電狀態：當組件2串聯充電狀態時，組件1放電狀態。則該電路將會更有應用價值。

?

?
