充電PFC無損吸收主電路

　　正常充電模式的充電過程一般在家庭和公共場所進行，正常充電模式的充電功率等級通常為6.6kW，典型的充電時間為5～8小時。正常充電模式和應急充電模式中的充電功率變換器相類似，正常充電模式也可采用單級AC/DC變換器。但由于帶PFC功能的單級變換器，開關管的峰值電流很大。在兩級變換器中，PFC級可采用傳統的Boost升壓型電路，開關管采用軟開關或硬開關均可。但為了提高效率，應選擇軟開關Boost變換器。

　　傳統的AC/DC全波整流電路采用的是整流

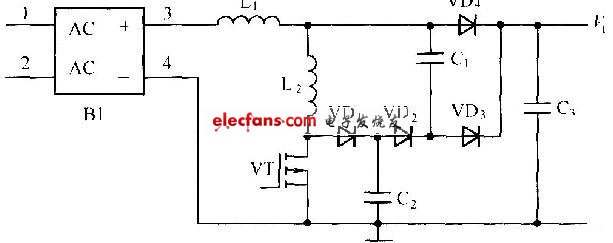

　　電容濾波電路。這種電路是一種非線性器件和儲能元件的組合，輸入交流電壓的波形是正弦的，但輸入電流的波形發生了嚴重的畸變，呈脈沖狀。由此產生的諧波電流對電網有危害作用，使電源輸入功率因數下降。在本設計中整流電路部分采用有源功率因數校正電路(APFC)，避免了上述缺點，其電路如圖所示。
