單周期控制的BOOST整流器電路圖

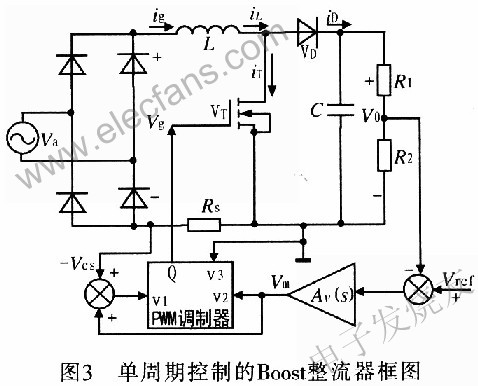

　　圖3所示為單周期控制的PFC整流器，省去了線電壓檢測器和乘法器，是一種比較簡單的電流控制模式，電流檢測電路與傳統的乘法器控制方式中所使用電流檢測電路不同。檢測電流為電感電流的Boost功率因數校正器，電流檢測采用電感回路串聯一只精密無感電阻 RS實現。RS可位于流經電感電流的任意位置。通常，將RS設置在直流側，這樣檢測電路就比較簡單，且不需要進行隔離。

　　設定脈沖信號由Q端取出作為觸發信號，采用下降沿調制時的控制規律為：
