用來驅動傳感器電橋的電源電路

電路的功能

應變儀的負載傳感器，因其輸出電壓非常低，必須采用1000倍左右的差動放大器，因此電橋電源也要求穩定，大多采用對稱型的電源，并且要求有良好的跟蹤性能。本電路可作為電橋傳感器的驅動電路，因不同的傳感器對電源有不同要求，因此可以通過開關進行切換。電路設計了傳感器接線端子，測量儀表與傳感器之間的距離即使很長，也能減小電纜直流電阻引起的誤差。

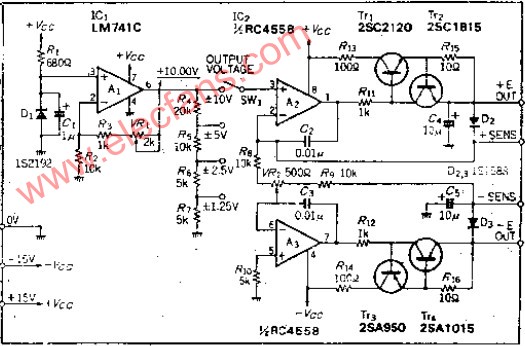

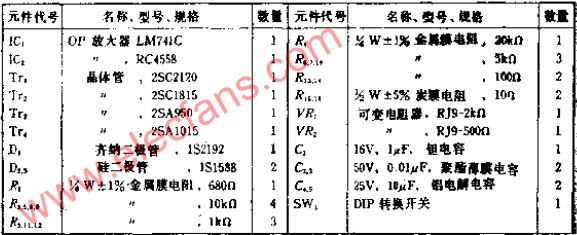

電路工作原理

A2最大輸入電壓為±10V。OP放大器A1得到+10V的基準電壓，基穩定度主要由齊納地極管的特性決定，所以采用了溫度補償式齊納二極管。齊納電壓VZ如有誤差，可用可變電阻調整，使其為10.00V。

用電阻分壓電路，切換A2輸入電壓，以1/2為單位依次降低。當需要±1%以上的電壓精度時，電阻必須選用誤差小的產品。

OP放大器A2為緩沖放大器，放大倍數為1，為正向放大，而用A3進行反相放大，使輸出電壓轉換成負電壓，反相輸出電壓-E受電阻R3、R8的誤差影響。用可變電阻VR2進行修正，便可獲得準確的電壓。

恒壓源電路必須有負載短路保護電路，晶體管TR2的和TR4可起限流作用，限流范圍由VBE/R15確定，約為50~60MA。晶體管TR1和TR2是電流增強器，因為OP放大器本身的輸出電流只有數MA，所以必須采用TR1和TR2來增強電流。

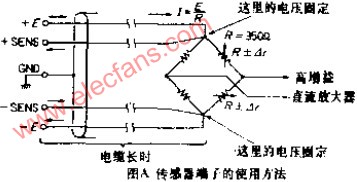

遠距離傳感時與作為普通電源工作相同，當距離很長又存在電纜直流電阻時，如圖A所示，可從傳感器端子連接以去除直流電阻影響。不進行傳感時，可分別把+E和+SINS端子短路。二極管D2、D3的作用是保證連接斷開時不至產生比輸出電壓高的電壓。

OP放大器A2和A3反饋環路中的電容器C2、C3是為接電抗性負載時不至產生振蕩而加的。
