零電流關斷(ZCS)PWM DC/DC變換器電路圖

零電流關斷(ZCS)PWM DC/DC變換器電路圖

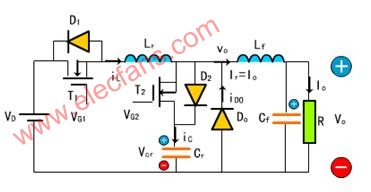

拓撲結構：Buck DC/DC ZCS PWM變換器。主開關T1（包含反并聯二極管D1），輔助二極管T2（D2是T2的反并聯二極管）。

假設：二極管開關管均為理想器件；電感、電容均為理想元件；Cr足夠大，Lf足夠大，Lf>>Lr,這樣在一個開關周期中，輸出電壓為Vo不變，If保持為Io不變，這樣Lf和Cf以及負載電阻可以看成一個電流為Io的恒流源。

開關狀態：在一個開關周期Ts中，變換器有五種開關狀態，每種開關狀態對應一個等效電路。

零電流關斷（ZCS）PWM DC/DC 變換器電路圖

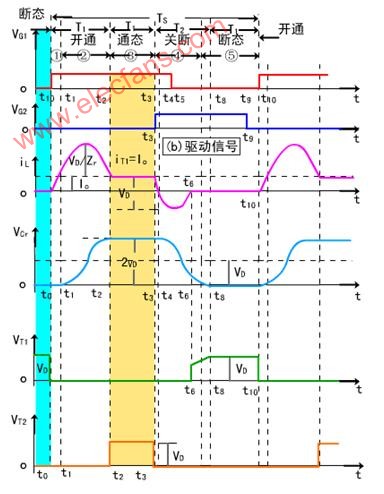

電壓、電流波形圖

???????????????????????????????????????????????????????????????? 更詳細請查看：軟開關變換器
