開關控制器LT1148-5制作的2A降壓直流變換電源電路

高效開關控制器LT1148-5制作的2A降壓直流變換電源電路

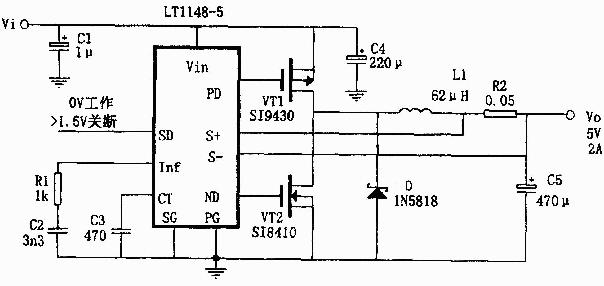

如圖所示為用高效開關控制器LT1148-5制作的2A降壓直流變換電源。此電源電路以MOSFET作為受控功率開關元件，代替外接肖基特續流二極管，從而進一步降低了電路的壓降和功耗，提高了電源的變換效率。圖中如果取輸入電壓為6V，負載電流在20mA至1.8A的范圍內變化，電源的變換效率達95％以上。此時的二極管D僅起保護作用。

閱讀全文
